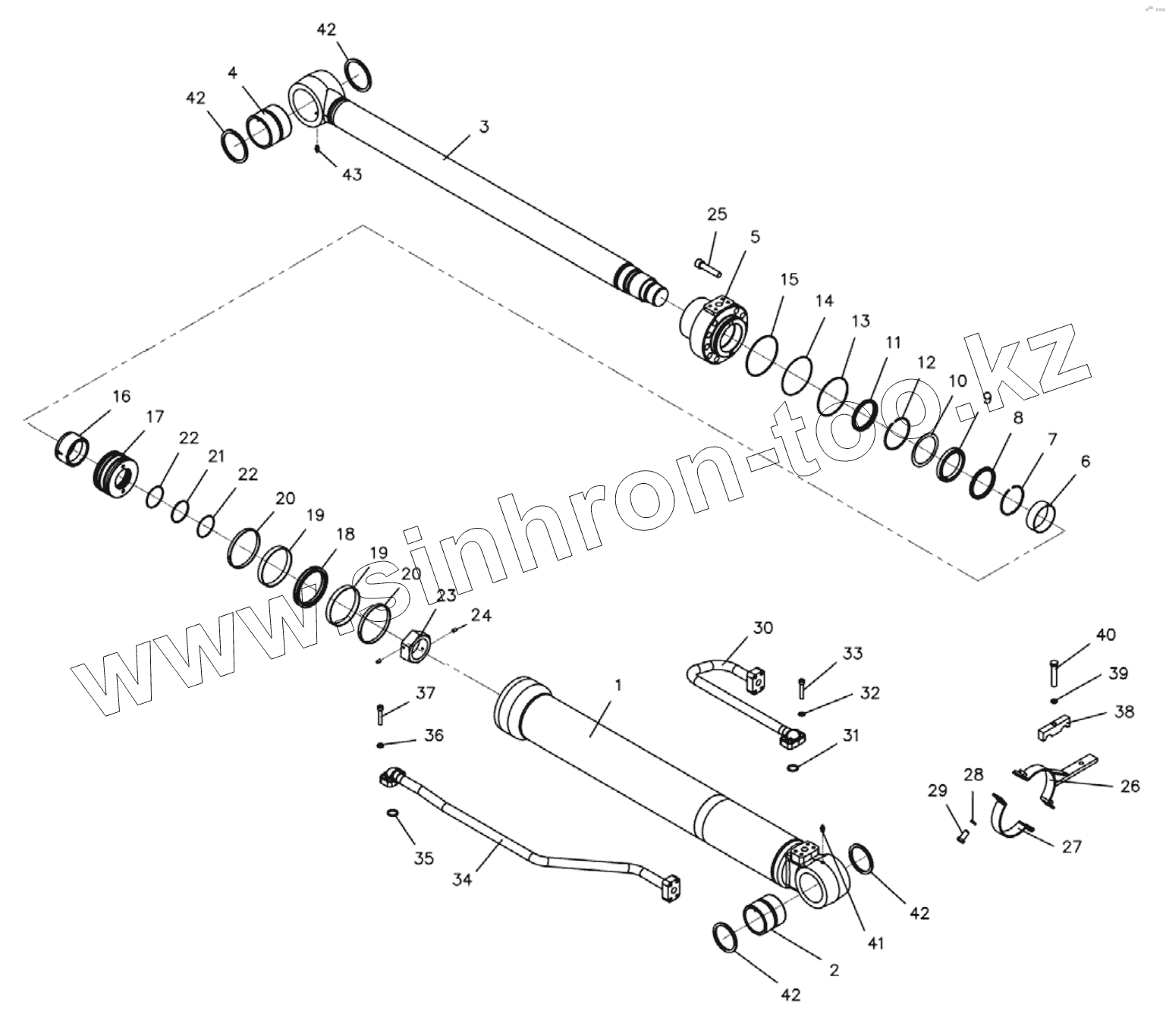

Каталог запасных частей к технике: Hidromek HMK 230LC3. BOOM CYLINDER, LH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
Позиция на иллюстрации Заводской номер детали Название детали
H343303102 H343303102 CYLINDER ASSY , LEFT
1 H349038118 BARREL ASSY
2 H349038107 BUSHING
3 H349038119 PISTON ROD ASSY
4 H349038107 BUSHING
5 H349038120 CYLINDER GLAND
6 N100008530 BUSHING
7 N051350066 SNAP RING
8 H349038121 SEAL, OIL
9 H349038122 SEAL
10 H349038123 BACK-UP RING
11 N105859908 SEAL, WIPER
12 N051350072 SNAP RING
13 H209038084 O-RING
14 H349038124 BACK-UP RING
15 H349038125 O-RING
16 H349038126 CUSHION RING
17 H349038127 PISTON
18 H349038128 SEAL, PISTON
19 H349038129 GUIDE RING
20 H349038130 SEAL, WIPER
21 N102006403 O-ring, piston
22 N102665701 BACK-UP RING
23 H349038131 NUT
24 N043050772 SCREW
25 H209038095 BOLT
26 H349038132 CLAMP
27 H349038133 CLAMP
28 N031310012 SPRING WASHER
29 H259038026 BOLT
30 H229038106 PIPE ASSY
31 N102002435 O-RING
32 N031310011 WASHER
33 N015900878 BOLT
34 H349038103A PIPE ASSY
35 N102002435 O-RING
36 N031310011 WASHER
37 N015900878 BOLT
38 H343305201 Clamp
39 N031310012 SPRING WASHER
40 N010380914 BOLT
41 H259038033 GREASE NIPPLE
42 N105809505 SEAL, WIPER
43 H259038048 GREASE NIPPLE
K H349038142 KIT, SEAL, CYLINDER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
