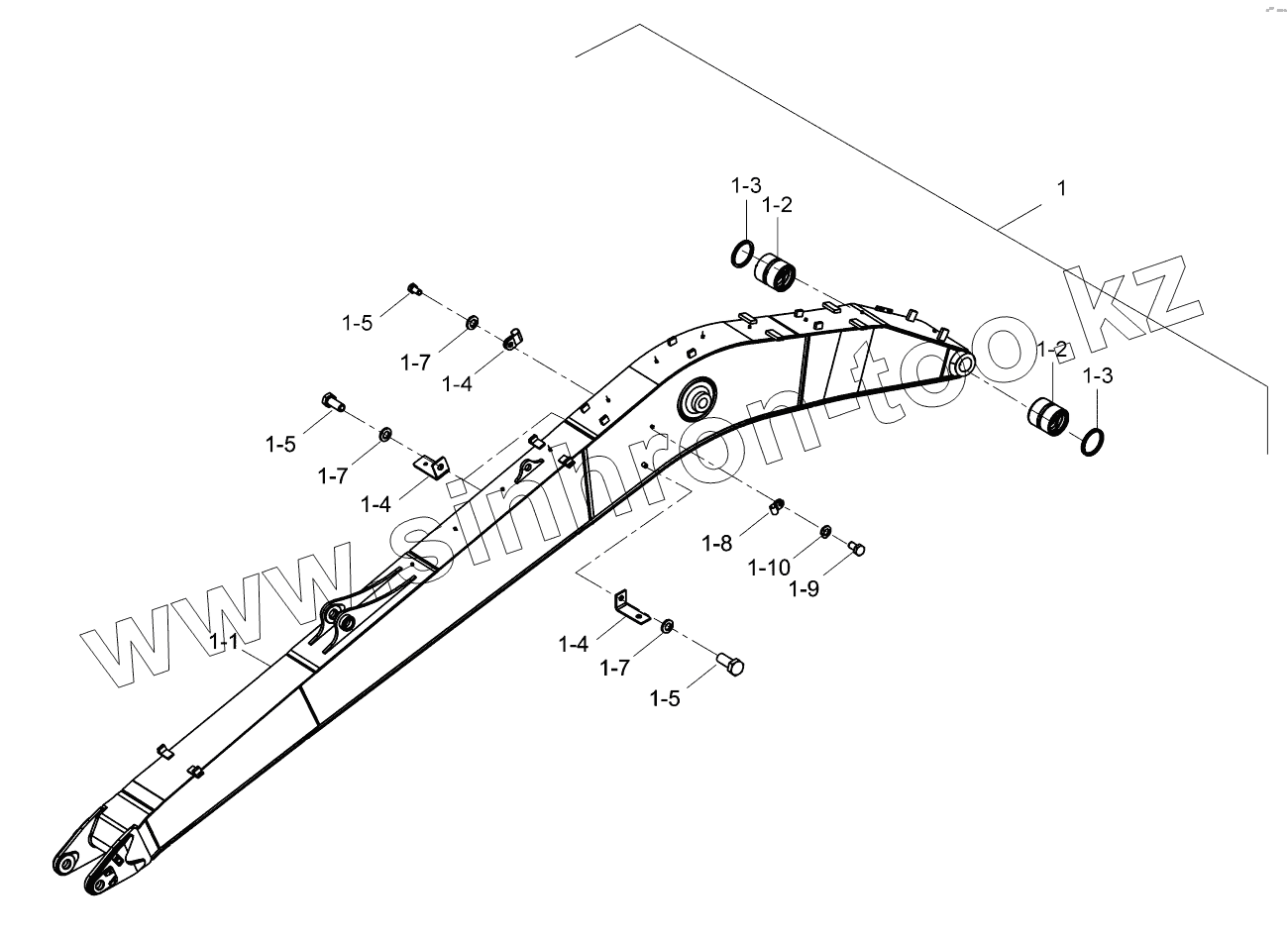

Каталог запасных частей к технике: Hidromek HMK 230LC3. BOOM ASSY (8.5m, LR)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-2
1-3
1-3
1-4
1-4
1-4
1-5
1-5
1-5
1-7
1-7
1-7
1-8
1-9
1-10
Позиция на иллюстрации Заводской номер детали Название детали
1 H345130000 BOOM GROUP
1-1 H345130100 BOOM
1-2 H345108000 BUSHING
1-3 N105910007 SEAL, WIPER
1-4 H345104701 BRACKET
1-5 N010232846 BOLT
1-7 N030810001 Washer
1-8 N077010908 CLAMP
1-9 N010222078 BOLT
1-10 N031310010 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
