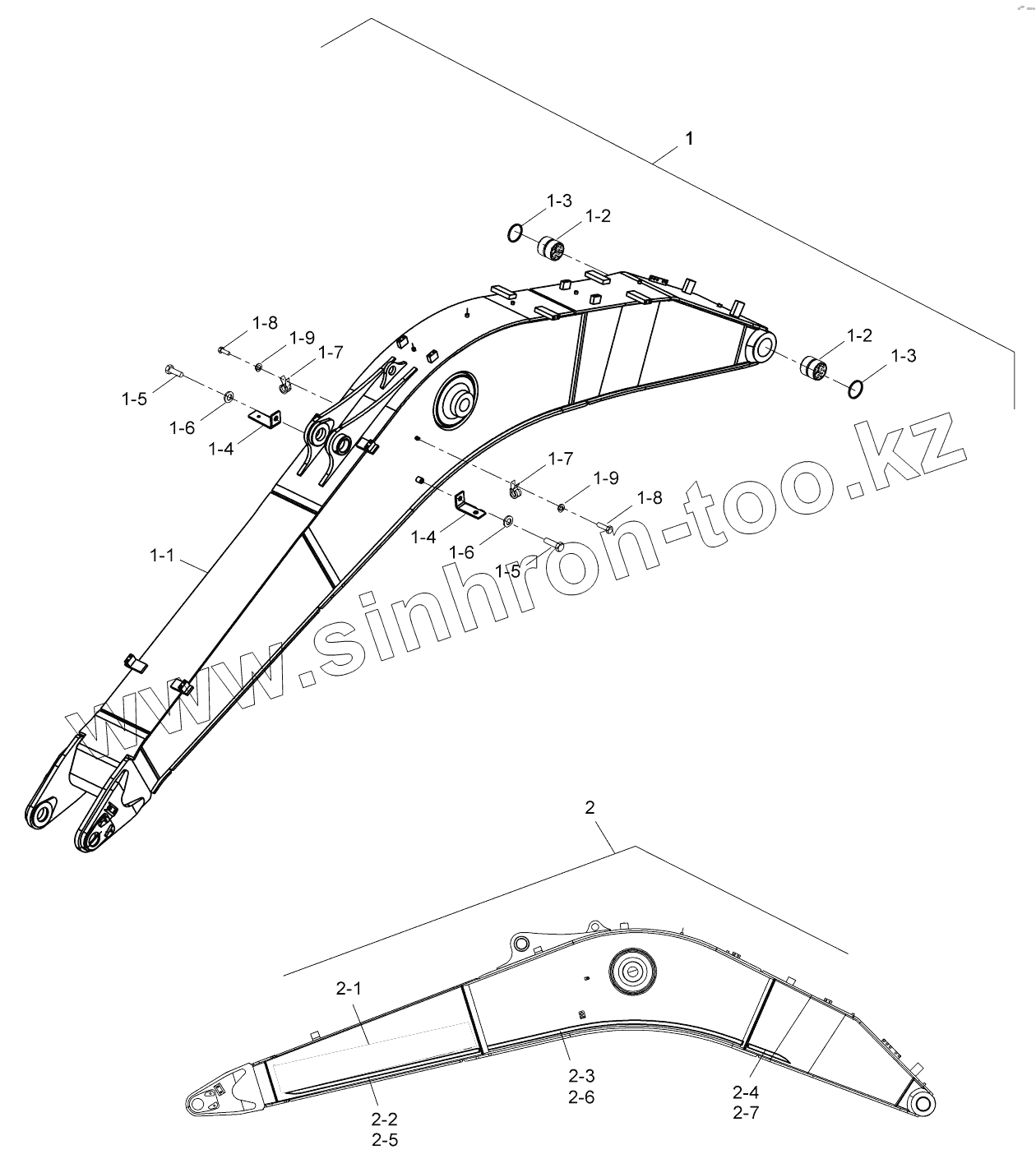

Каталог запасных частей к технике: Hidromek HMK 230LC3. BOOM ASSY (5.7m)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-2
1-3
1-3
1-4
1-4
1-5
1-5
1-6
1-6
1-7
1-7
1-8
1-8
1-9
1-9
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
Позиция на иллюстрации Заводской номер детали Название детали
1 H335100101 BOOM GROUP
1-1 H335100201 BOOM
1-2 H345108000 BUSHING
1-3 N105910007 SEAL, WIPER
1-4 H345104701 BRACKET
1-5 N010232846 BOLT
1-6 N030810001 Washer
1-7 N077010908 CLAMP
1-8 N010222078 BOLT
1-9 N031310010 WASHER
2 H337001101 DECAL
2-1 H337001201 DECAL
2-2 H337001401 STRIP
2-3 H337001501 STRIP
2-4 H337001601 STRIP
2-5 H337001701 STRIP
2-6 H337001801 STRIP
2-7 H337001901 STRIP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
