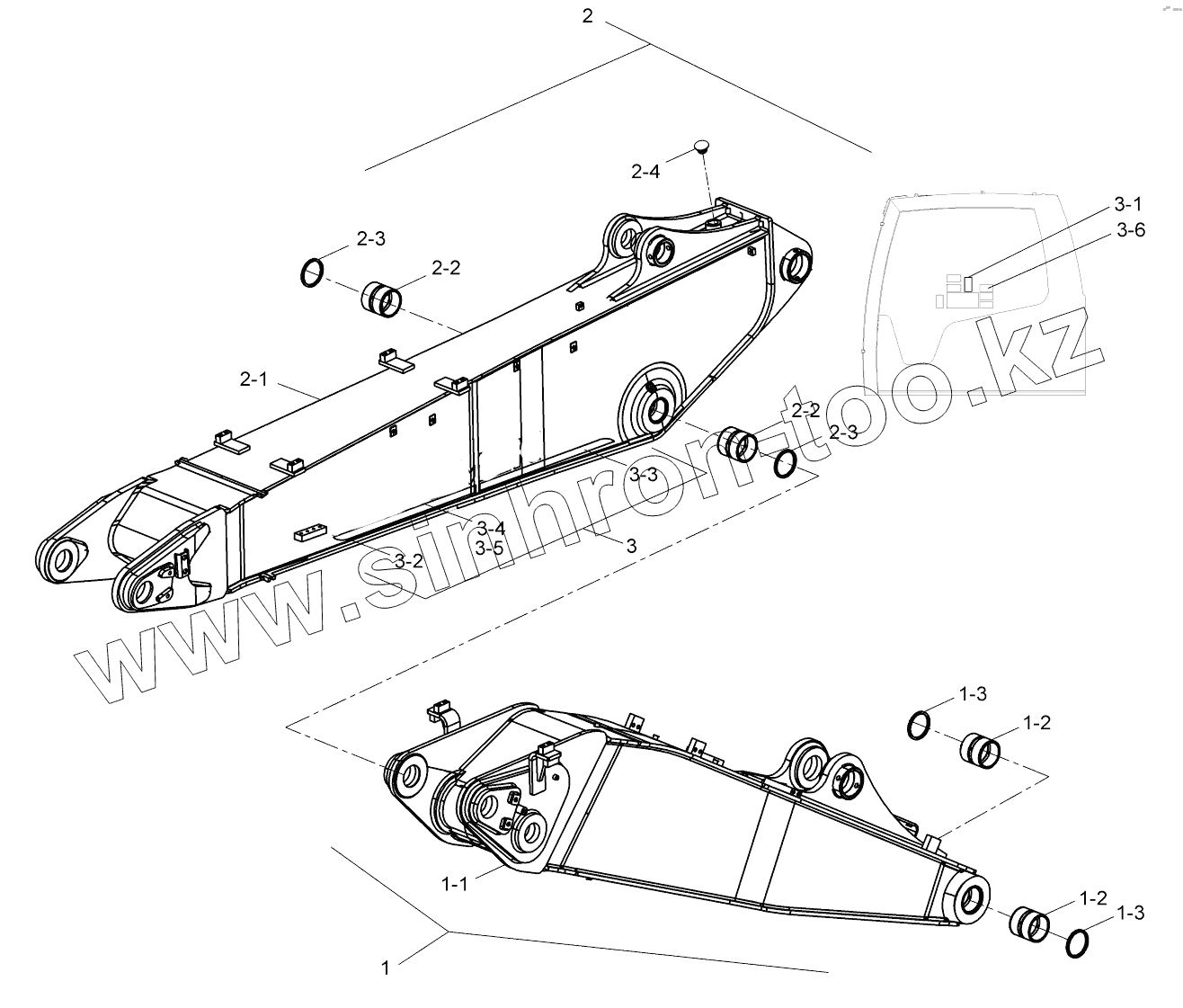

Каталог запасных частей к технике: Hidromek HMK 230LC3. BOOM ASSY, 2 PIECES (5.6m)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-2
1-3
1-3
2
2-1
2-2
2-2
2-3
2-3
2-4
3
3-1
3-2
3-3
3-4
3-5
3-6
Позиция на иллюстрации Заводской номер детали Название детали
1 H335110101 BOOM-1
1-1 H335110202 BOOM-1
1-2 H345108000 BUSHING
1-3 N105910007 SEAL, WIPER
2 H335113101 BOOM-2
2-1 H335113202 BOOM-2
2-2 H345206000 BUSHING
2-3 N105901056 SEAL, WIPER
2-4 98U010230 PLUG
3 H337004000 DECAL
3-1 H907002500 DECAL
3-2 H337004500 STRIP
3-3 H337004600 STRIP
3-4 H337004700 DECAL
3-5 H337004800 DECAL
3-6 H337002200 DECAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
