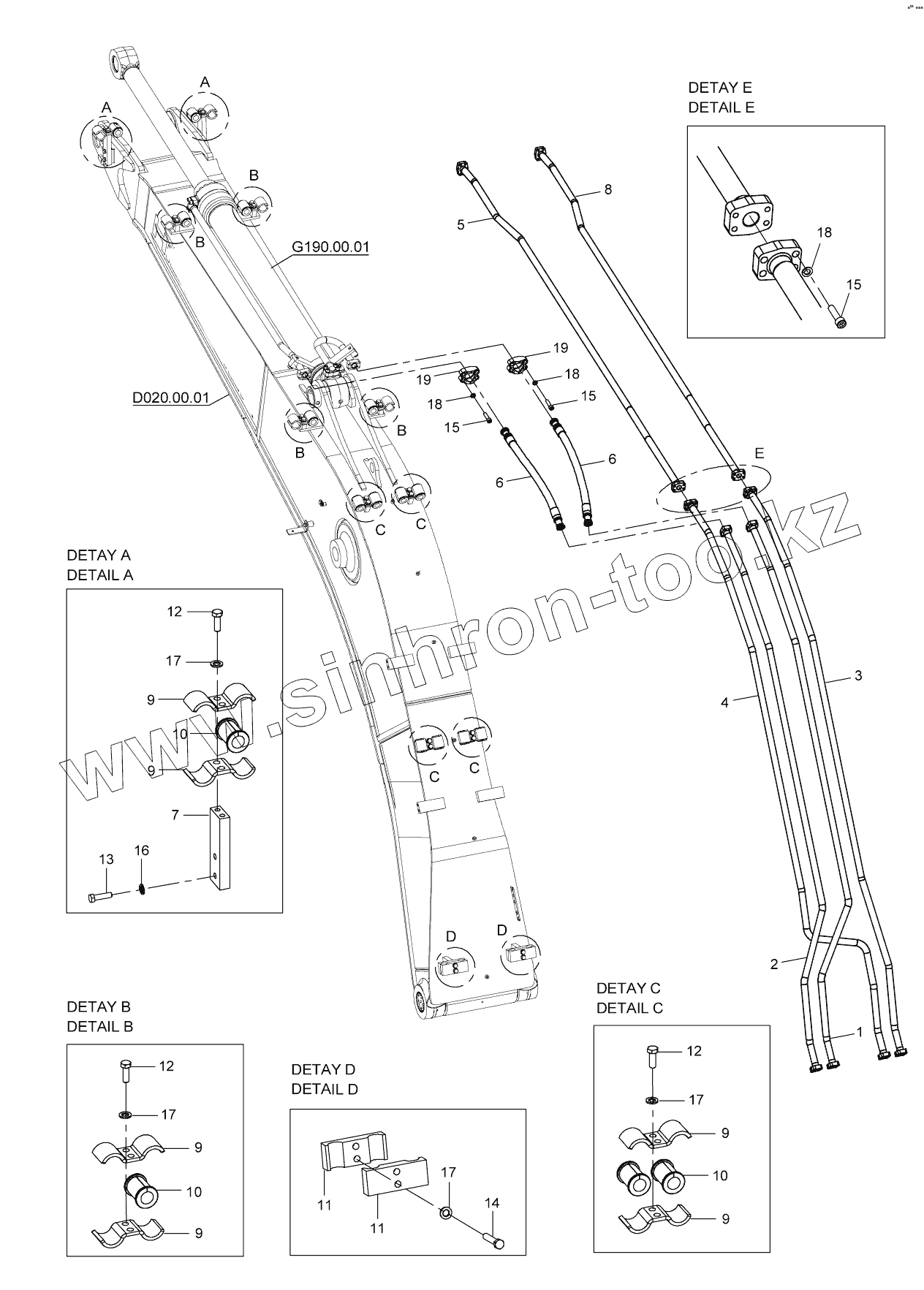

  5. ATTACHMENT HYD. PIPING, BOOM (5.7m)

Каталог запасных частей к технике: Hidromek HMK 230LC3. ATTACHMENT HYD. PIPING, BOOM (5.7m)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
9
9
9
9
10
10
10
11
11
12
12
12
13
14
15
15
15
16
17
17
17
17
18
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 H333300102 PIPE
2 H333300302 PIPE
3 H333300502 PIPE
4 H333300702 PIPE
5 H343301005 PIPE
6 H343301300 Hose Ass'y
7 H343301400 PLATE
8 H343302200 PIPE
9 H373311301 CLAMP
10 H373311600 RUBBER PART
11 H373312000 CLAMP
12 N010233230 BOLT
13 N010380854 BOLT
14 N010391118 BOLT
15 N015890842 Bolt
16 N030810001 Washer
17 N030810008 WASHER
18 N031360010 Washer
19 N16J360104 SPLIT FLANGE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
