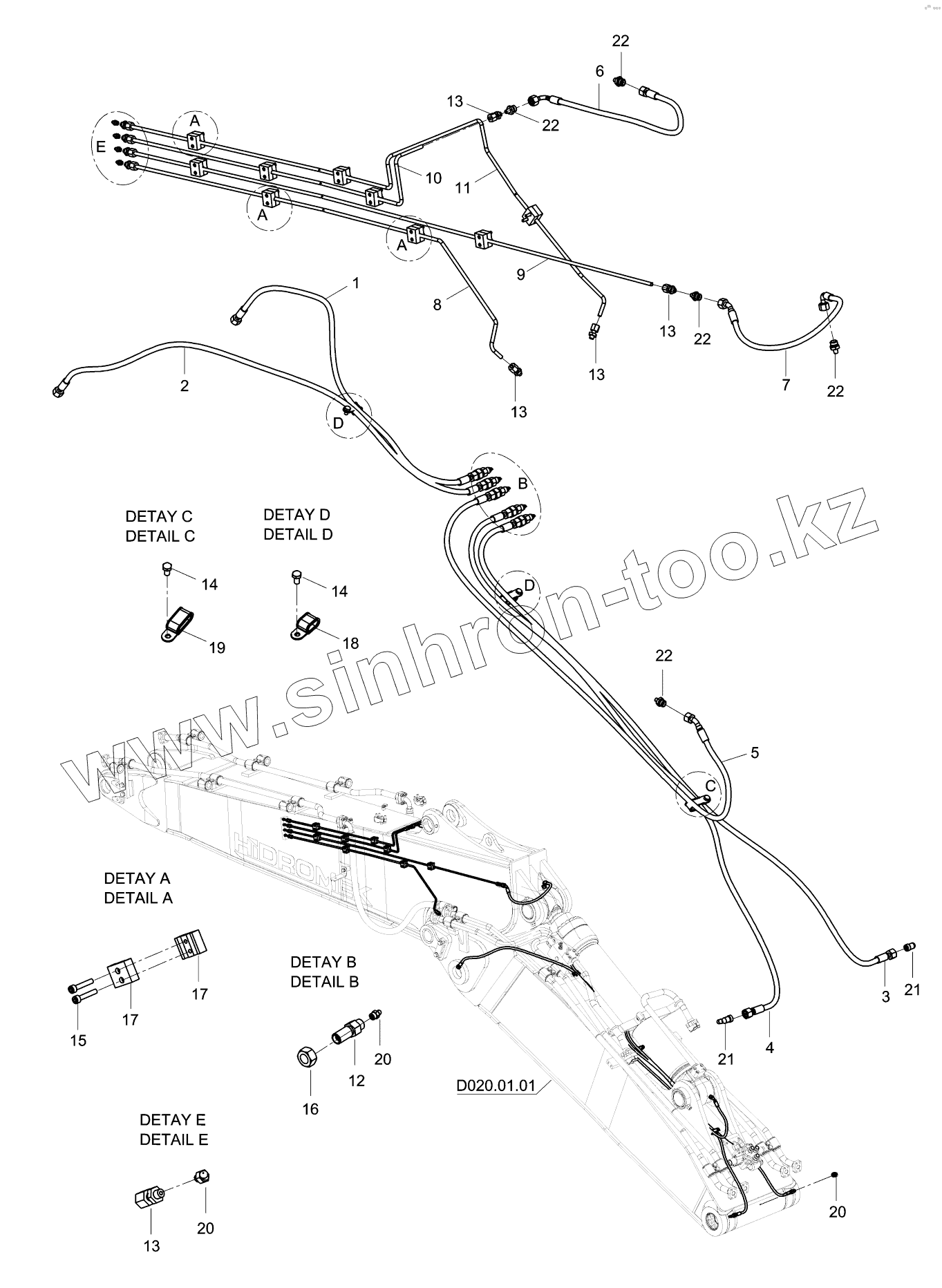

Каталог запасных частей к технике: Hidromek HMK 230LC3. ATTACHMENT GREASE LUB SYSTEM, 2 PIECES BOOM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

13

13

14

14

15

16

17

17

18

19

20

20

20

21

21

22

22

22

22

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	97N091225		HOSE ASSY
2	97N091226		HOSE
3	97N091233		HOSE ASSY
4	97N091235		Hose
5	97P091230		HOSE ASSY
6	97Q391214		HOSE ASSY
7	97R391211		HOSE ASSY
8	H335810101		PIPE
9	H335810201		PIPE
10	H335810301		PIPE
11	H335810401		PIPE
12	H343011300		Connector
13	H345800700		Connector
14	N010222078		BOLT
15	N015870362		BOLT
16	N023560326		NUT
17	N072008003		HOUSING
18	N077121208		CLAMP
19	N077221208		CLAMP
20	N081110000		GREASE NIPPLE
21	N164500001		FITTING, ELBOW
22	N16K440301		FITTING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
