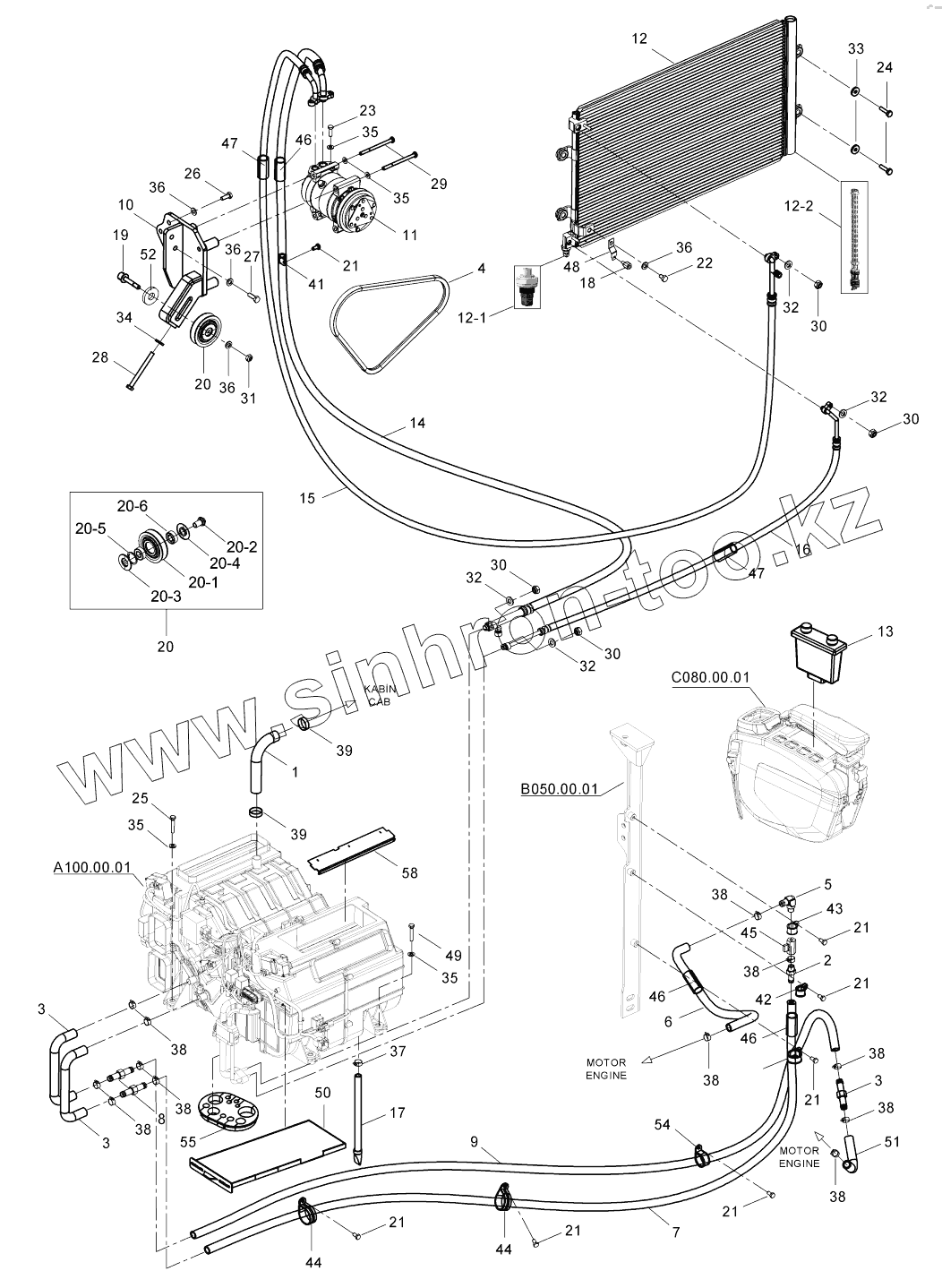

Каталог запасных частей к технике: Hidromek HMK 230LC3. AIRCONDITION AND HEATER MOUNTING
1
2
3
3
3
4
5
6
7
8
9
10
11
12
12-1
12-2
13
14
15
16
17
18
19
20
20
20-1
20-2
20-3
20-4
20-5
20-6
21
21
21
21
21
21
21
22
23
24
25
26
27
28
29
30
30
30
30
31
32
32
32
32
33
34
35
35
35
35
36
36
36
36
37
38
38
38
38
38
38
38
38
38
39
39
41
42
43
44
44
45
46
46
46
47
47
48
49
50
51
52
54
55
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H069111000 | HOSE | |
| 2 | H342735901 | ADAPTER | |
| 3 | H342756500 | HOSE | |
| 4 | H342753000 | BELT | |
| 5 | H342750100 | FITTING, ELBOW | |
| 6 | H342750200 | HOSE | |
| 7 | H342750300 | HOSE | |
| 8 | H342756600 | ADAPTER | |
| 9 | H342750500 | HOSE | |
| 10 | H342752001 | BRACKET | |
| 11 | H342755100 | COMPRESSOR | |
| 12 | H342755201 | CONDENSER | |
| 12-1 | H349084500 | SWITCH, PRESSURE | |
| 12-2 | H349084501 | FILTER | |
| 13 | H348028500 | CONTROL UNIT, A/C | |
| 14 | H342756000 | HOSE | |
| 15 | H342756100 | HOSE | |
| 16 | H342756200 | HOSE | |
| 17 | H342756300 | HOSE | |
| 18 | H342756400 | SENSOR, TEMPERATURE | |
| 19 | H372702900 | BOLT, SPECIAL | |
| 20 | H372703500 | ROLLER ASSY | |
| 20-1 | H372703101 | PULLEY | |
| 20-2 | H372703201 | BUSHING | |
| 20-3 | H372703300 | COVER | |
| 20-4 | H372703400 | COVER | |
| 20-5 | N050220083 | RETAINING RING | |
| 20-6 | N090400350 | ROLLING BEARING | |
| 21 | N010232078 | Bolt | |
| 22 | N010232402 | BOLT | |
| 23 | N010232138 | BOLT | |
| 24 | N010232174 | BOLT | |
| 25 | N010232198 | BOLT | |
| 26 | N010232462 | Bolt | |
| 27 | N010232486 | Bolt | |
| 28 | N010232666 | BOLT | |
| 29 | N010232330 | BOLT | |
| 30 | N025900050 | BOLT | |
| 31 | N025900086 | NUT | |
| 32 | N030100013 | WASHER | |
| 33 | N030560001 | WASHER | |
| 34 | N030560002 | WASHER | |
| 35 | N030810014 | Washer | |
| 36 | N030810015 | Washer | |
| 37 | N074020816 | ABRAZADERA | |
| 38 | N074021222 | CLAMP | |
| 39 | N074022032 | CLAMP | |
| 41 | N077011608 | CLAMP | |
| 42 | N077012208 | CLAMP | |
| 43 | N077012508 | CLAMP | |
| 44 | N077015008 | CLAMP | |
| 45 | N140030300 | VANE | |
| 46 | N9945U0009 | PROTECTOR, HOSE | |
| 47 | N9945C0800 | PROTECTOR, HOSE | |
| 48 | H342756700 | BRACKET | |
| 49 | N010232186 | Bolt | |
| 50 | H906244900 | FILTER, AIR | |
| 51 | H342756800 | HOSE | |
| 52 | N030780002 | WASHER | |
| 53 | Y0492800 | TUBE, A/C | |
| 54 | N077003500 | CLAMP | |
| 55 | 98Y050100 | GROMMET | |
| 58 | H342757100 | COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
