Каталог запасных частей к технике: Hidromek HMK 230LC3. AIR INTAKE SYSTEM

Тип техники

Марка

Модель

Схема

1

1

1-1

1-1-1

1-1-2

1-1-3

1-1-4

1-1-5

1-1-6

1-2

1-2

2

2

2-1

2-2

2-3

2-4

2-5

2-6

2-7

2-8

3

4

5

5

6

6

6

7

8

10

10

11

13

14

14

15

16

17

18

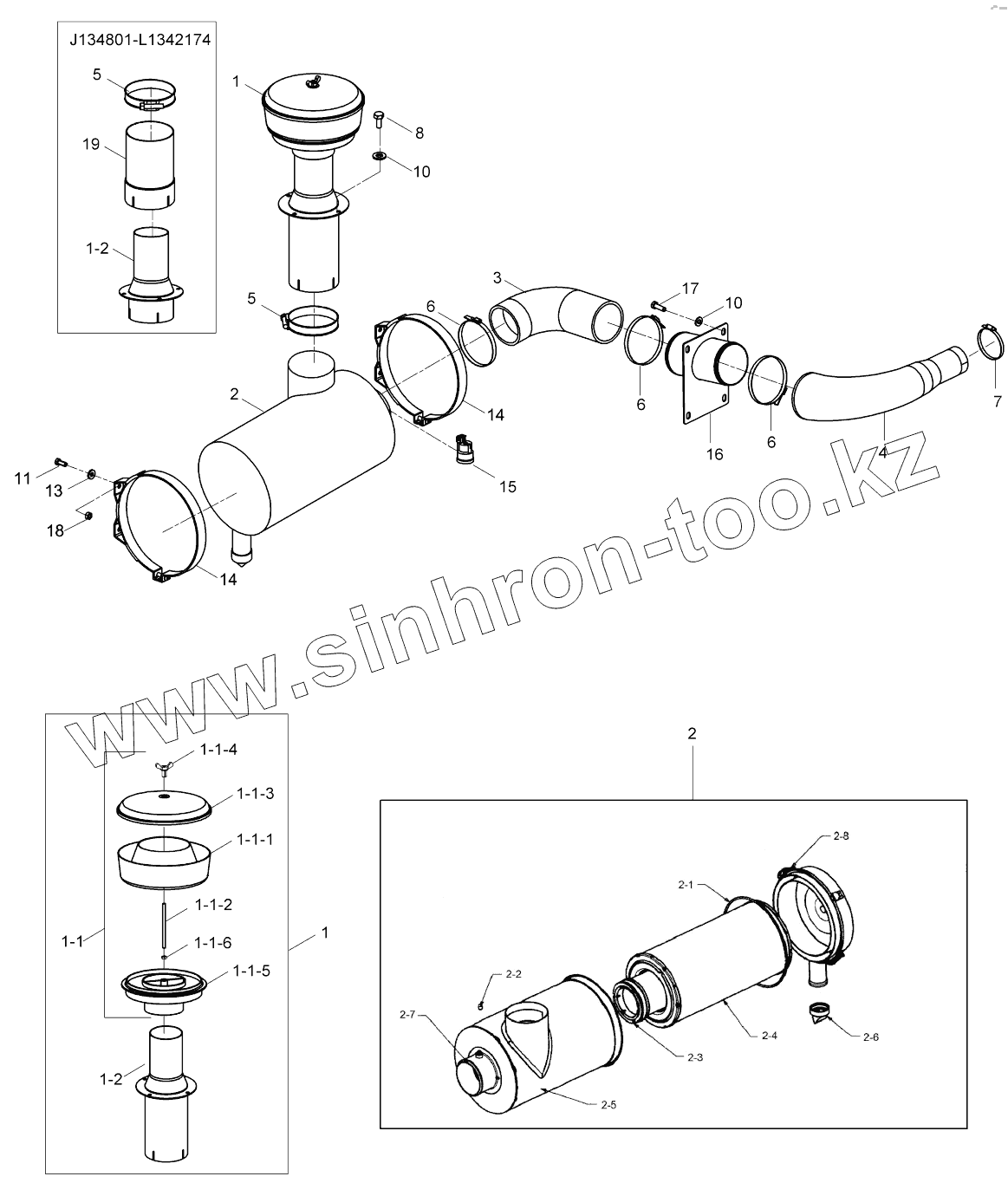

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H342268000		PRE-CLEANER
1-1	H342212200		PRE-CLEANER
1-1-1	H349039043		Collector, Pre Clean.
1-1-2	H349039044		STUD
1-1-3	H349039042A		CAP
1-1-4	H349039041A		NUT
1-1-5	H349039046		HOLDER
1-1-6	N023570184		NUT
1-2	H342267800		PIPE
2	H342220200		FILTER, AIR
2-1	H349039055		O-RING
2-2	H349039056		PLUG
2-3	H349039053		FILTER ELEMENT, INNER
2-4	H349039054		FILTER ELEMENT, OUTER
2-5	H349039057		HOUSING
2-6	H349039058		EVACUATOR
2-7	H349039059		COVER
2-8	H349039060		COVER
3	H342210300		Hose, Air Cleaner
4	H342220500		HOSE
5	N078401213		ABRAZADERA
6	N074321214		CLAMP
7	N074070090		CLAMP
8	N010232124		BOLT
10	N030810014		Washer
11	N010232462		Bolt
13	N030560002		WASHER
14	H342220300		CLAMP
15	H348002401		SWITCH, PRESSURE
16	H342220800		PIPE
17	N010232138		BOLT
18	N023570206		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
