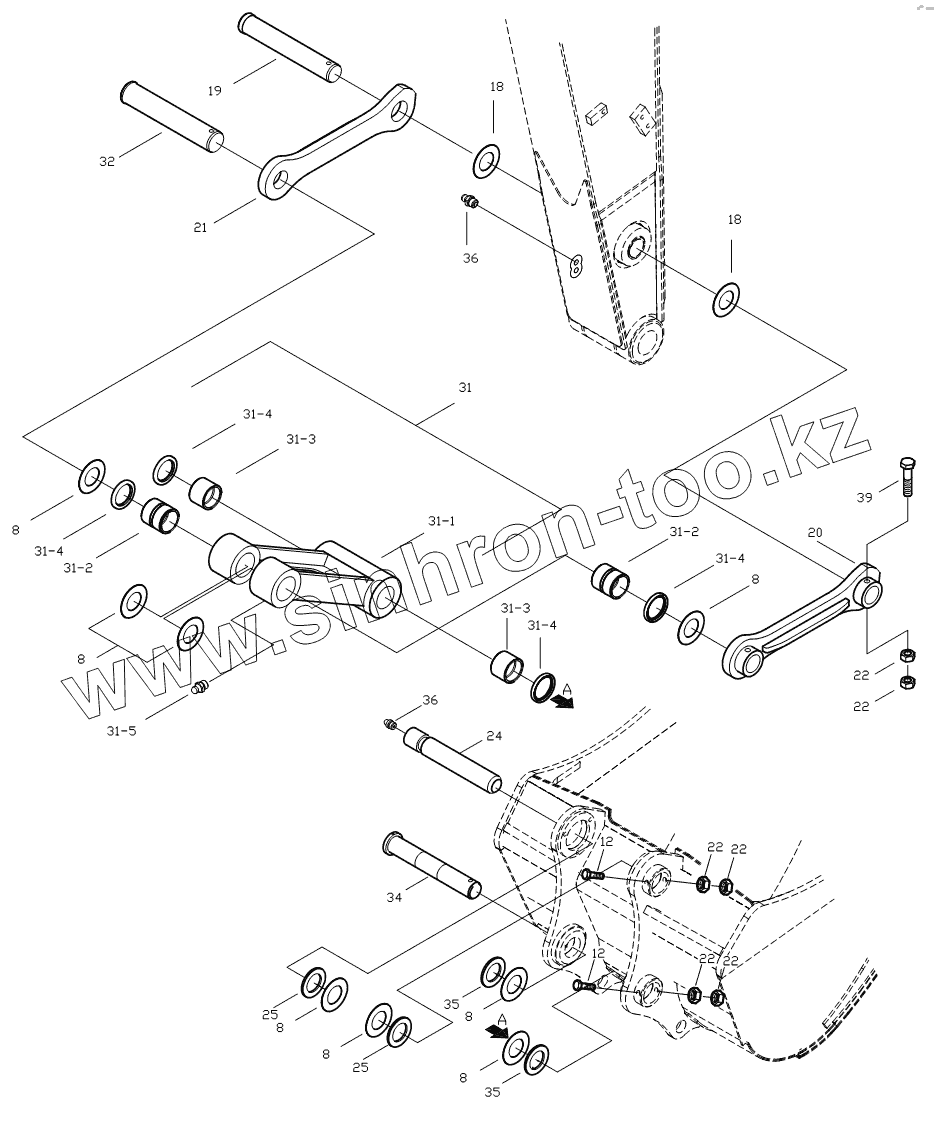

Каталог запасных частей к технике: Hidromek HMK 220LC-2. WORKING ATTACHMENT CONTROL
8
8
8
8
8
8
8
12
12
18
18
19
20
21
22
22
22
22
22
22
24
25
25
31
31.1
31.2
31.2
31.3
31.3
31.4
31.4
31.4
31.4
31.5
32
34
35
35
36
36
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | H345002300 | Shim | |
| 12 | N01/0381418 | Bolt, Hex. | |
| 18 | H345001601 | Shim | |
| 19 | H345001702 | Pin | |
| 20 | H345400101 | Yoke W.A., L/H | |
| 21 | H345400201 | Yoke W.A., R/H | |
| 22 | N02/3570314 | Nut, Hex. | |
| 24 | H345303301 | Pin | |
| 25 | H345303400 | O-Ring | |
| 31 | H345400500 | Link Ass'y | |
| 31.1 | H345400600 | Link W.A. | |
| 31.2 | H345401100 | Bushing | |
| 31.3 | H345401200 | Bushing | |
| 31.4 | N10/5809505 | Seal, Dust | |
| 31.5 | N08/1110000 | Grease, Nipple | |
| 32 | H345001900 | Pin | |
| 34 | H345002000 | Pin | |
| 35 | H345002100 | O-Ring | |
| 36 | N08/1110000 | Grease, Nipple | |
| 39 | N01/0381406 | Bolt, Hex. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
