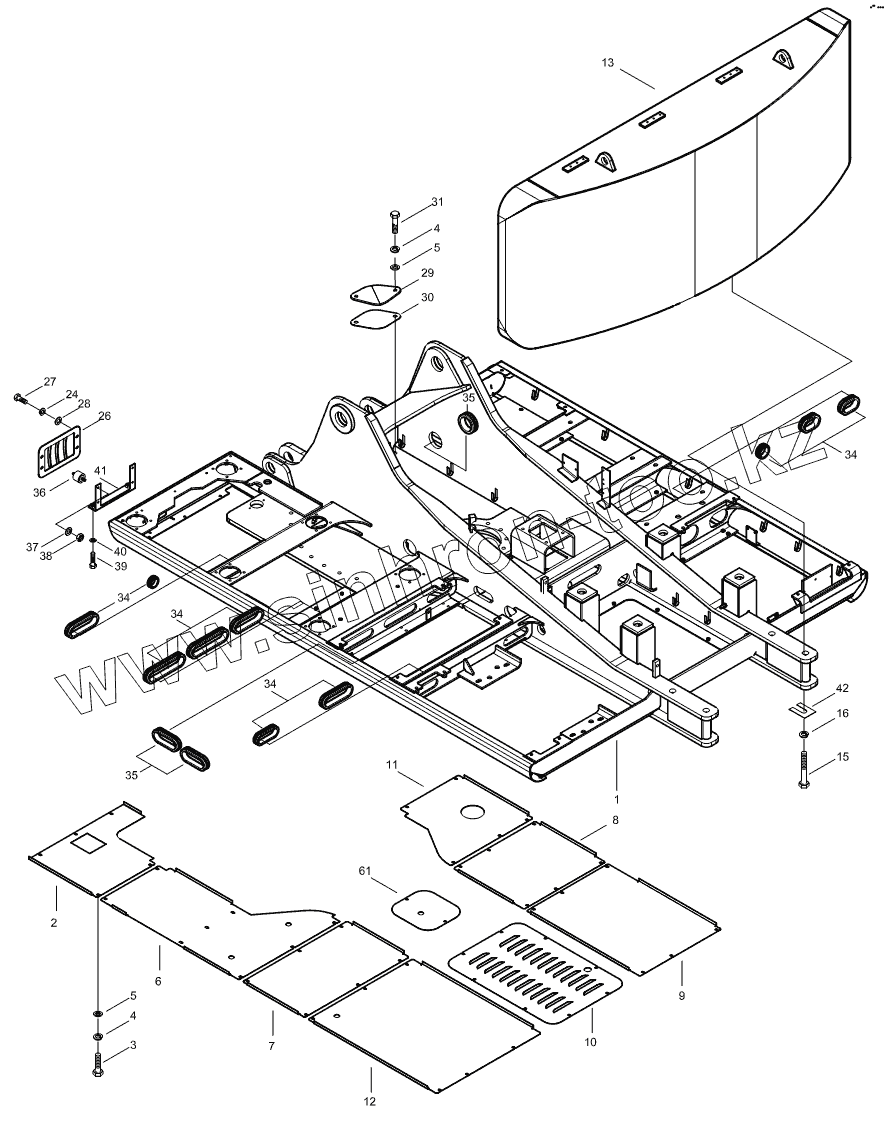

Каталог запасных частей к технике: Hidromek HMK 220LC-2. UPPER FRAME MOUNTING

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

5

5

6

7

8

9

9

10

10

11

11

12

13

13

13

13

15

15

16

16

24

26

27

28

29

30

31

34

34

34

34

35

35

36

37

38

39

40

41

42

42

61

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H341020101		Upper Frame W.A.
1	H341020100		Upper Frame W.A.
1	H341020103		Upper Frame W.A.
1	H341020102		Upper Frame W.A.
2	H341211603		Cover, Bottom, Cab
3	N01/0232486		Bolt, Hex.
4	N03/1310011		Washer, Spr.
5	N03/0020121		Washer, Pln.
6	H341200303		Cover, Bottom, Cab
7	H341200403		Cover, Bottom, T.Box
8	H341200502		Cover, Bottom, Hyd. T.
9	H341200601		Cover, Bottom Pump
9	H341200602		Cover, Bottom Pump
10	H341200701		Cover, Bottom, Eng.
10	H341200702		Cover, Bottom, Eng.
11	H341200802		Cover, Bot., Fuel T.
11	H341220100		Cover, Bot., Fuel T.
12	H341200901		Cover, Bot. Radiator
13	H341208503		Counter Weight
13	H341228000		Counter Weight
13	H341228001		Counter Weight
13	H341228002		Counter Weight
15	H341201201		Bolt, Weight
15	H341201202		Bolt, Weight
16	H341201300		Washer, Pln.
16	H341201301		Washer, Pln.
24	N03/1310010		Washer, Spr.
26	H341201400		Cover, Lamp
27	N01/0232114		Bolt, Hex.
28	N03/0100017		Washer, Pln.
29	H341201500		Cover
30	H341201600		Gasket
31	N01/0232438		Bolt, Hex.
34	98Y040120		Gromet
35	98Y040140		Gromet
36	H341212900		Rubber, Lamp
37	N03/0100013		Washer, Pln.
38	N02/3570158		Nut, Hex.
39	N01/0232462		Bolt, Hex.
40	N03/0100020		Washer, Pln.
41	H341213000		Plate, Lamp
42	H341213601		Shim
42	H341213602		Shim
61	H341230400		Cover, Bottom, M.C.V.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
