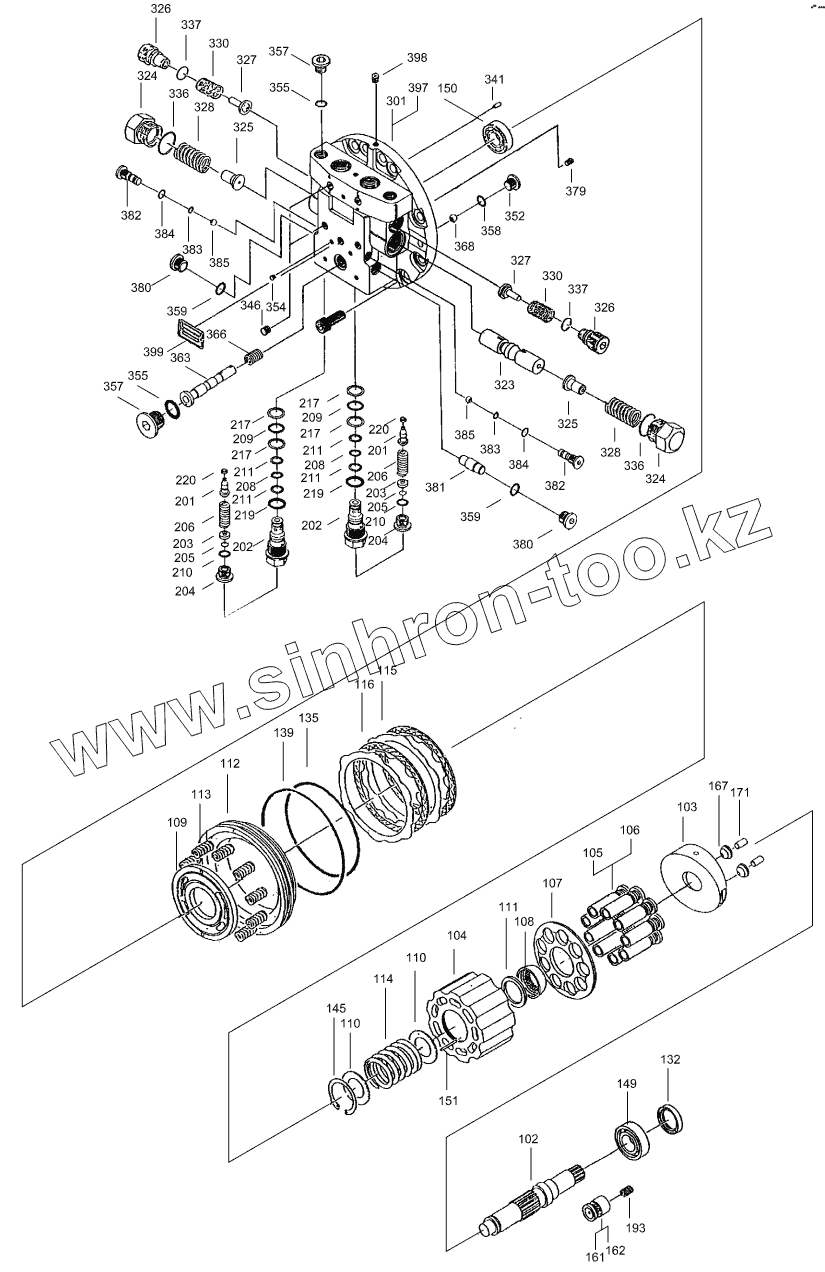

Каталог запасных частей к технике: Hidromek HMK 220LC-2. TRAVEL MOTOR
102
103
104
105
106
107
108
109
110
110
111
112
113
114
115
116
132
135
139
145
149
150
151
161
162
167
171
193
201
201
202
202
203
203
204
204
205
205
206
206
208
208
209
209
210
210
211
211
211
211
217
217
217
217
219
219
220
220
301
323
324
324
325
325
326
326
327
327
328
328
330
330
336
336
337
337
341
346
352
354
355
355
357
357
358
359
359
363
366
368
379
380
380
381
382
382
383
383
384
384
385
385
397
398
399
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H349025101 | H349025101 | Cylr.&Pist. KIT | |
| H343100200 | H343100200 | Joint, Turning | |
| H349025400 | H349025400 | Seal KIT | |
| H349025252 | H349025252 | Re Flange KIT | |
| H349025251 | H349025251 | Re Flange Ass'y | |
| H349025250 | H349025250 | Valf | |
| H349025231 | H349025231 | Relief Valve KIT | |
| H349025230 | H349025230 | Relief Valve | |
| H349025160 | H349025160 | Piston Ass'y | |
| H349025100 | H349025100 | Hydraulic Motor | |
| H349025152 | H349025152 | Piston KIT | |
| Piston | Piston | Piston | |
| 102 | H349025102 | Shaft | |
| 103 | H349025103 | Swash Plate | |
| 104 | H349025104 | Cylinder Block | |
| 105 | H349025105 | Piston | |
| 106 | H349025106 | Shoe | |
| 107 | H349025107 | Retainer Plate | |
| 108 | H349025108 | Thrust Ball | |
| 109 | H349025109 | Timing Plate | |
| 110 | H349025110 | Washer | |
| 111 | H349025111 | Washer | |
| 112 | H349025112 | Piston | |
| 113 | H349025113 | Spring | |
| 114 | H349025114 | Spring | |
| 115 | H349025115 | Friction Plate | |
| 116 | H349025116 | Mating Plate | |
| 132 | H349025132 | Oil Seal | |
| 135 | H349025135 | O-Ring | |
| 139 | H349025139 | O-Ring | |
| 145 | H349025145 | Snap Ring | |
| 149 | H349025149 | Ball Being | |
| 150 | H349025150 | Ball Being | |
| 151 | H349025151 | Needle Roller | |
| 161 | H349025161 | Piston | |
| 162 | H349025162 | Shoe | |
| 167 | H349025167 | Pivot | |
| 171 | H349025042 | Pallel Pin | |
| 193 | H349025193 | Spring | |
| 201 | H349025201 | Valve | |
| 202 | H349025202 | Sleeve | |
| 203 | H349025203 | Spring Retainer | |
| 204 | H349025204 | Plug | |
| 205 | H349025205 | Shim | |
| 206 | H349025206 | Spring | |
| 208 | H349025208 | O-Ring | |
| 209 | H349025209 | O-Ring | |
| 210 | H349025210 | O-Ring | |
| 211 | H349025211 | Backup Ring | |
| 217 | H349025217 | Backup Ring | |
| 219 | H349025219 | O-Ring | |
| 220 | H349025220 | Piston Seal | |
| 301 | H349025301 | Re Flange | |
| 323 | H349025323 | Spool | |
| 324 | H349025324 | Plug | |
| 325 | H349025325 | Stopper | |
| 326 | H349025326 | Plug | |
| 327 | H349025327 | Valve | |
| 328 | H349025328 | Spring | |
| 330 | H349025330 | Spring | |
| 336 | H349025336 | O-Ring | |
| 337 | H349025337 | O-Ring | |
| 341 | H349025341 | Pallel Pin | |
| 343 | H349025343 | Hex. Soc. Head Bolt | |
| 346 | H349025346 | Hex. Soc. Head Plug | |
| 352 | H349025352 | Plug | |
| 354 | H349025354 | Hex. Soc. Head Plug | |
| 355 | H349025355 | O-Ring | |
| 357 | H349025357 | Plug | |
| 358 | H349025358 | O-Ring | |
| 359 | H349025359 | O-Ring | |
| 363 | H349025363 | Spool | |
| 366 | H349025366 | Spring | |
| 368 | H349025368 | Steel Ball | |
| 379 | H349025379 | Filter | |
| 380 | H349025380 | Plug | |
| 381 | H349025381 | Piston | |
| 382 | H349025382 | Plug | |
| 383 | H349025383 | O-Ring | |
| 384 | H349025384 | O-Ring | |
| 385 | H349025385 | Steel Ball | |
| 397 | H349025397 | Orifice | |
| 398 | H349025398 | Name Plate | |
| 399 | H349025398 | Name Plate |
