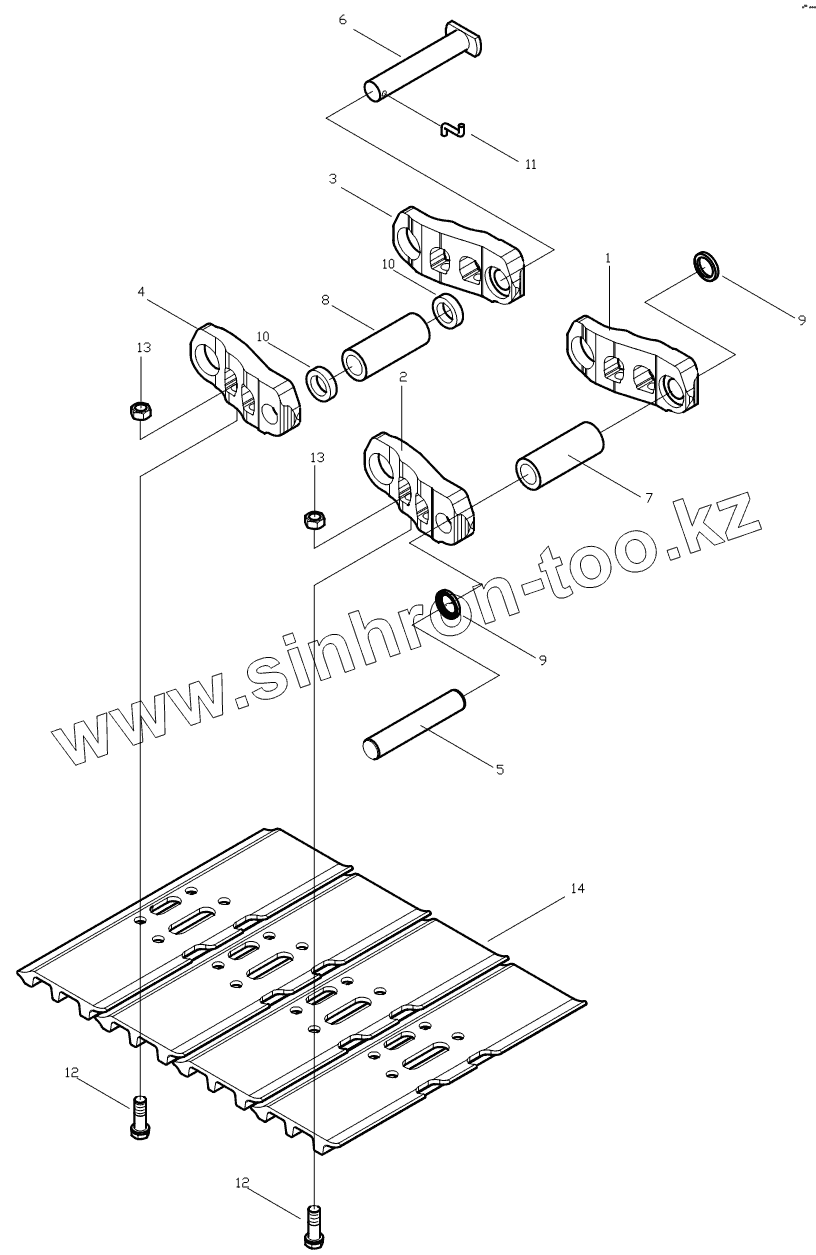

Каталог запасных частей к технике: Hidromek HMK 220LC-2. TRACK CHAIN ASSEMBLY

Тип техники

Марка

Модель

Схема

H344200100

1

2

3

4

5

6

7

8

9

9

10

10

11

12

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
H344200100	H344200100		Track Ass'y
1	H349037021		Track Link, RH
2	H349037022		Track Link, LH
3	H349037023		Trk. Link, Master, RH
4	H349037024		Trk. Link, Master, LH
5	H349037025		Track Pin, Regul
6	H349037026		Track Pin, Master
7	H349037027		Track Bushing
8	H349037028		Track Bush., Master
9	H349037029		Dust Seal
10	H349037030		Spacer
11	H349037031		Clamping Pin
12	H349037032		Bolt
13	H349037033		Nut
14	H349037034		Track Shoe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
