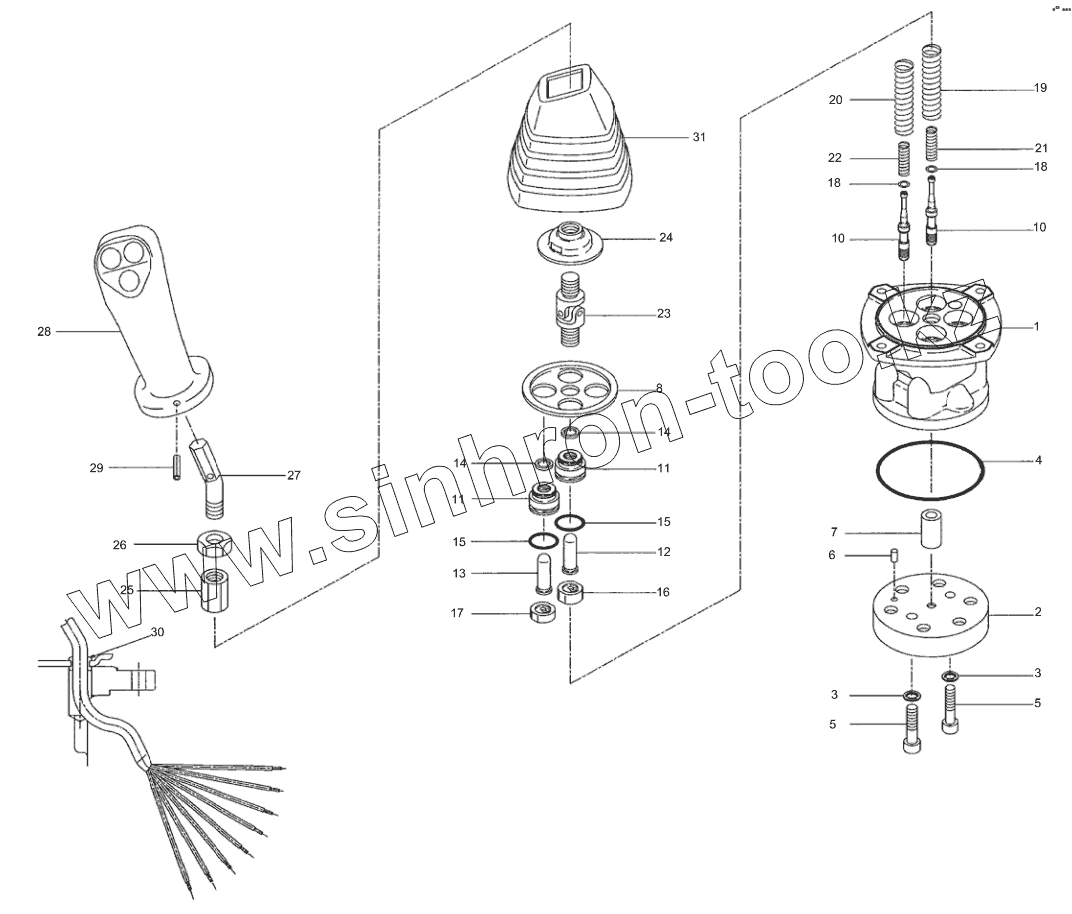

Каталог запасных частей к технике: Hidromek HMK 220LC-2. REMOTE CONTROL VALVE (R/L)
1
2
3
3
4
5
5
6
7
8
10
10
11
11
12
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H343200901 | H343200901 | Joistic Ass'y, L/H | |
| H349042032 | H349042032 | Seal KIT | |
| H343200301 | H343200301 | Joistic Ass'y, R/H | |
| 1 | Casing | Casing | |
| 2 | Plate | Plate | |
| 3 | Washer | Washer | |
| 4 | O-Ring | O-Ring | |
| 5 | Screw | Screw | |
| 6 | Pin | Pin | |
| 7 | H349042007 | Bush | |
| 8 | Plate | Plate | |
| 9 | Plate | Plate | |
| 10 | Spool | Spool | |
| 11 | H349042011 | Plug | |
| 12 | H349042012 | Rod | |
| 13 | H349042013 | Rod | |
| 14 | Seal | Seal | |
| 15 | O-Ring | O-Ring | |
| 16 | H349042016 | Seat | |
| 17 | H349042017 | Seat | |
| 18 | Washer | Washer | |
| 19 | Spring | Spring | |
| 20 | Spring | Spring | |
| 21 | Spring | Spring | |
| 22 | Spring | Spring | |
| 23 | H349042023 | Joint | |
| 24 | Plate | Plate | |
| 25 | Nut | Nut | |
| 26 | Nut | Nut | |
| 27 | Lever | Lever | |
| 28 | H349042028 | Knob | |
| 29 | Pin | Pin | |
| 30 | Bush | Bush | |
| 31 | H349042031 | Bellows |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
