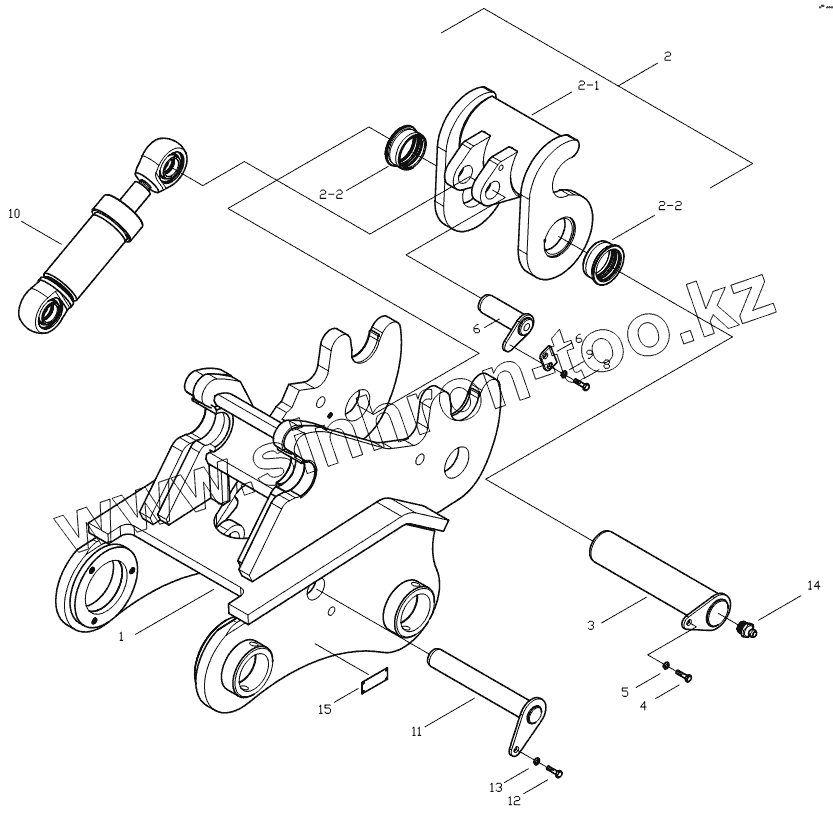

Каталог запасных частей к технике: Hidromek HMK 220LC-2. QUICK COUPLING MOUNTING

Тип техники

Марка

Модель

Схема

H340110102

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

221

222

222

Позиция на иллюстрации	Заводской номер детали		Название детали
H340110102	H340110102		Quick Coup. Mount.
1	H340110202		Quick Coupling W.A.
2	H340111401		Tooth Mount.
3	H340111801		Pin
4	N01/0222846		Bolt, Hex.
5	N03/1310012		Washer, Spr.
6	H340114400		Pin
7	H340114500		Plate
8	N01/0222846		Bolt, Hex.
9	N03/1310012		Washer, Spr.
10	170/07045		Cylinder Mount.
11	H340112800		Pin
12	N01/0222846		Bolt, Hex.
13	N03/1310012		Washer, Spr.
14	N08/1210020		Lubricants
15	H347000600		Decal, Attachment
221	H340111501		Tooth W.A.
222	802/52150		Bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
