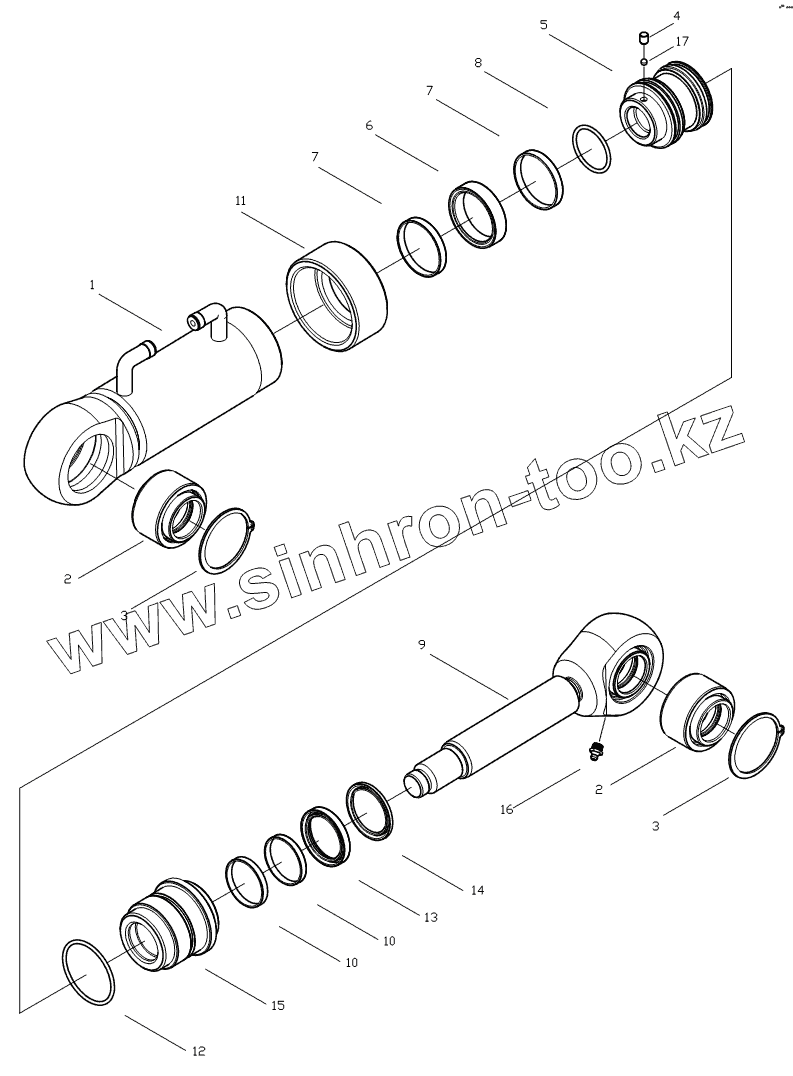

Каталог запасных частей к технике: Hidromek HMK 220LC-2. QUICK COUPLING CYLINDER

Тип техники

Марка

Модель

Схема

170/07045

1

2

2

3

3

4

5

6

7

7

8

9

10

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
170/07045	170/07045		Cylinder Mount.
S48/90700	S48/90700		Seal KIT, Gland
S48/80710	S48/80710		Seal KIT, Piston
1	209/20523		Tube W.A.
2	207/00400		Spherical Being
3	N05/0220200		Retaining Ring
4	N04/3120686		Pin
5	201/20450		Piston
6	N10/3587000		Piston Seal
7	N10/1657056		Ring, We
8	N10/2004035		O-Ring, Piston
9	208/42023		Rod
10	N10/0404597		Ring, We
11	203/05600		Cover
12	N10/2006440		O-Ring, Gland
13	N10/4405010		Seal, Gland
14	N10/5404804		Dust Seal, Gland
15	202/03450		Gland
16	N08/1210020		Lubricants
17	N09/9001060		Ball

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
