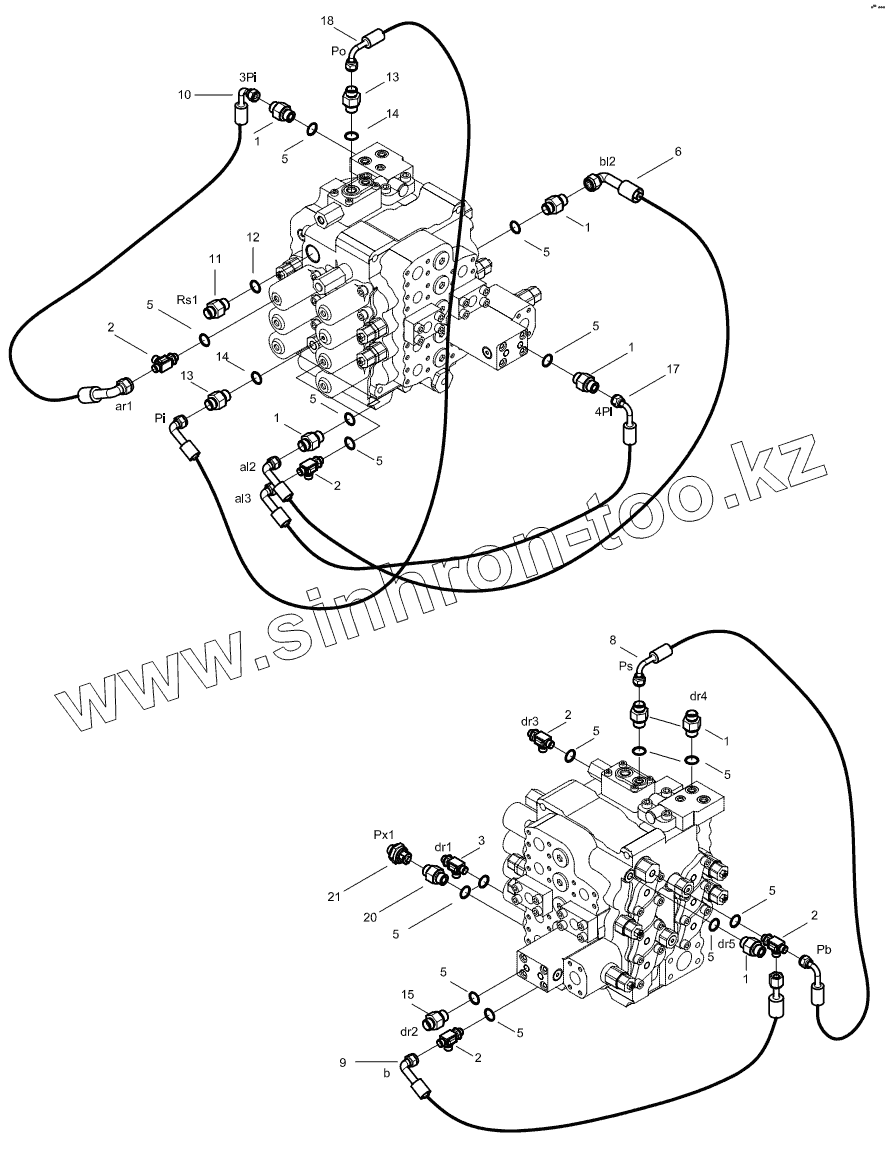

Каталог запасных частей к технике: Hidromek HMK 220LC-2. PILOT PIPING MOUNTING 3
1
1
1
1
1
1
2
2
2
2
2
3
5
5
5
5
5
5
5
5
5
5
5
5
5
6
8
9
10
11
12
13
13
14
14
15
17
18
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N16/K114341 | Connector | |
| 2 | N16/T020202 | Tee | |
| 3 | N16/T020404 | Tee | |
| 5 | N10/2001024 | O-Ring | |
| 6 | 97S091220 | Hose Ass'y | |
| 8 | 97T091209 | Hose Ass'y | |
| 9 | 97Q091209 | Hose Ass'y | |
| 10 | 97V091222 | Hose Ass'y | |
| 11 | N16/K114345 | Connector | |
| 12 | N10/2002835 | O-Ring | |
| 13 | N16/K114342 | Connector | |
| 14 | N10/2001322 | O-Ring | |
| 15 | N16/K114356 | Connector | |
| 17 | 97S091214 | Hose Ass'y | |
| 18 | 99S092517 | Hose Ass'y | |
| 20 | H343202900 | Connector | |
| 21 | H343201800 | Pressure Switch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
