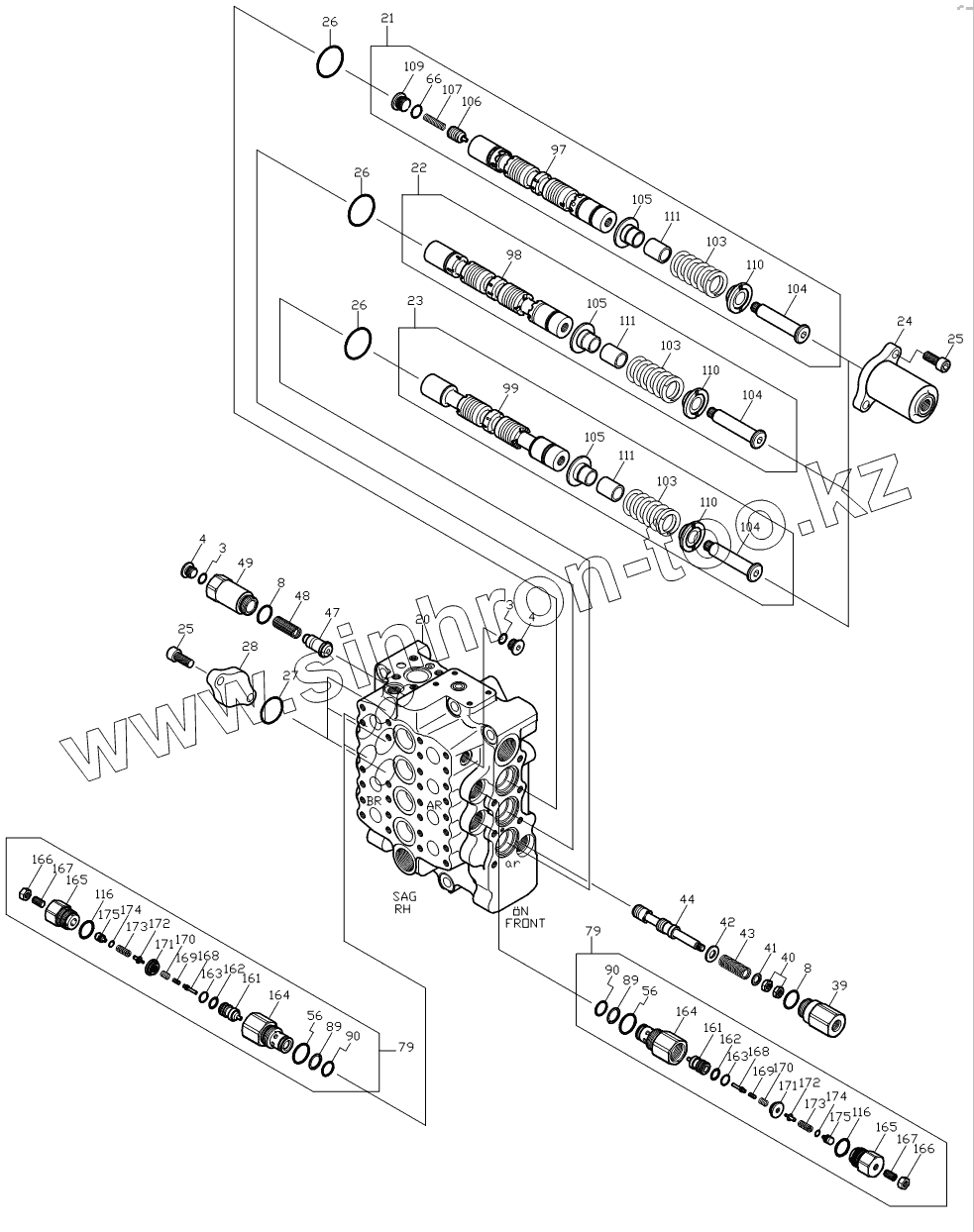

Каталог запасных частей к технике: Hidromek HMK 220LC-2. MCV
H343001801
3
3
4
4
8
8
20
21
22
23
24
25
25
26
26
26
27
28
39
40
41
42
43
44
47
48
49
56
56
66
79
79
89
89
90
90
97
98
99
103
103
103
104
104
104
105
105
105
106
107
109
110
110
110
111
111
111
116
116
161
161
162
162
163
163
164
164
165
165
166
166
167
167
168
168
169
169
170
170
171
171
172
172
173
173
174
174
175
175
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H343001801 | H343001801 | M.C.V. Ass'y | |
| 3 | H349015003 | O-Ring | |
| 4 | H349015004 | Cap | |
| 8 | H349015022 | Plunger C1 AS | |
| 20 | Housing | Housing | |
| 21 | H349015021 | Plunger B9 AS | |
| 22 | H349015022 | Plunger C1 AS | |
| 23 | H349015023 | Plunger M1 Ass'y | |
| 24 | H349015024 | Cover | |
| 25 | H349015025 | Hex. Soc. Head Bolt | |
| 26 | H349015026 | O-Ring | |
| 27 | H349015027 | O-Ring | |
| 28 | H349015028 | Retainer | |
| 39 | H349015039 | Cap | |
| 40 | H349015040 | Hex. Nut | |
| 41 | H349015041 | Spacer | |
| 42 | H349015042 | Washer | |
| 43 | H349015043 | Spring | |
| 44 | H349015044 | Spool | |
| 47 | H349015047 | Poppet | |
| 48 | H349015048 | Spring | |
| 49 | H349015049 | Cap | |
| 56 | H349015056 | O-Ring | |
| 66 | H349015066 | O-Ring | |
| 79 | H349015079 | Overload Relief Ass'y | |
| 89 | H349015089 | Back-Up Ring | |
| 90 | H349015090 | O-Ring | |
| 97 | Plunger | Plunger | |
| 98 | Plunger | Plunger | |
| 99 | Plunger | Plunger | |
| 103 | H349015103 | Spring | |
| 104 | H349015104 | Plunger Cap | |
| 105 | H349015105 | Spring Guide | |
| 106 | H349015106 | Check | |
| 107 | H349015107 | Spring | |
| 109 | H349015109 | Cover | |
| 110 | H349015110 | Spring Guide | |
| 111 | H349015111 | Stopper | |
| 116 | H349015116 | O-Ring | |
| 161 | H349015161 | Main Poppet | |
| 162 | H349015162 | Back-Up Ring | |
| 163 | H349015163 | O-Ring | |
| 164 | H349015164 | Sleeve | |
| 165 | H349015165 | Cap | |
| 166 | H349015166 | Hex Nut | |
| 167 | H349015167 | Adjust Screw | |
| 168 | H349015168 | Piston | |
| 169 | H349015169 | Spring, Inside | |
| 170 | H349015170 | Spring, Outside | |
| 171 | H349015171 | Pilot Seat | |
| 172 | H349015172 | Pilot Poppet | |
| 173 | H349015173 | Spring | |
| 174 | H349015174 | O-Ring | |
| 175 | H349015175 | Spring Guide |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
