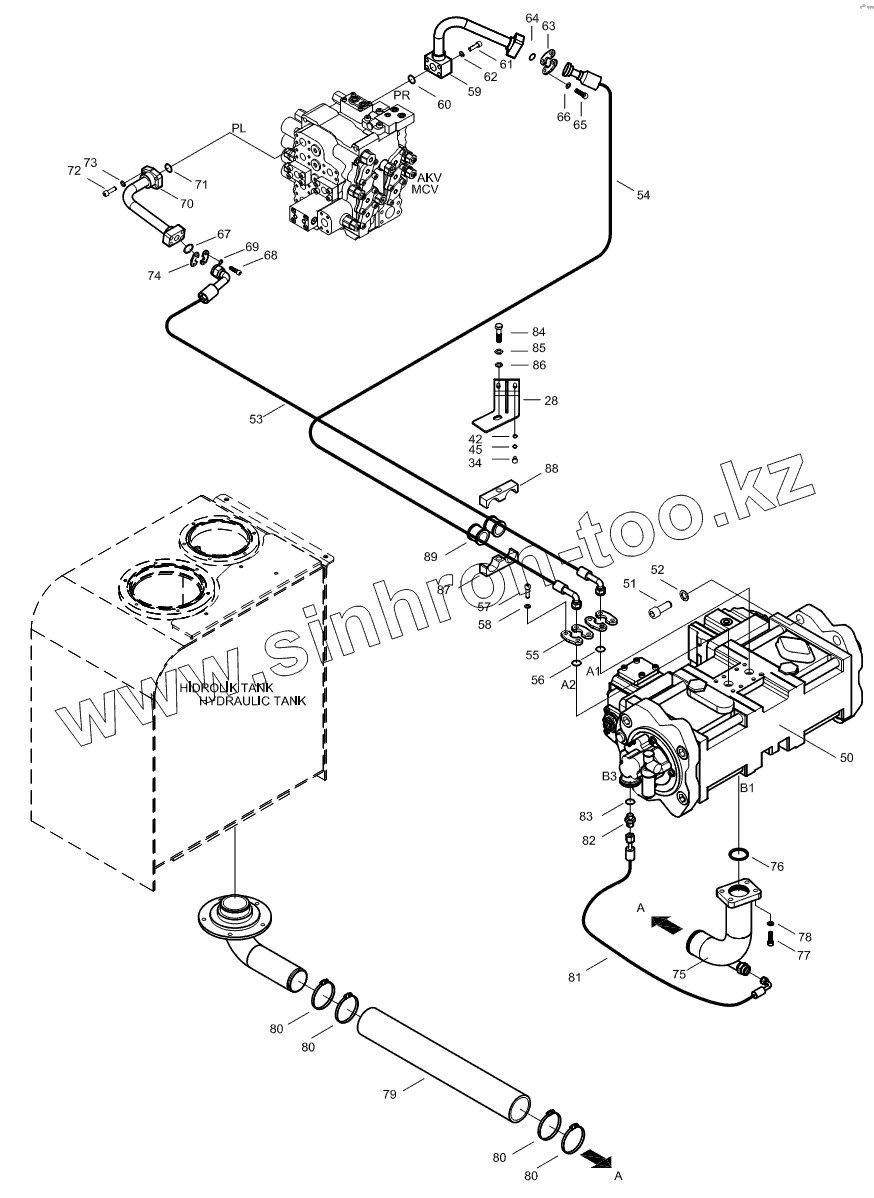

Каталог запасных частей к технике: Hidromek HMK 220LC-2. MAIN PIPING MOUNTING (R/H)
28
34
42
45
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
80
80
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 28 | H343010900 | Bracket, Clamp | |
| 34 | N01/0232114 | Bolt, Hex. | |
| 42 | N03/0100017 | Washer, Pln. | |
| 45 | N03/1310010 | Washer, Spr. | |
| 50 | H343000201 | Hydraulic Pump | |
| 51 | N01/5892054 | Bolt, Cyl. Hd. | |
| 52 | N03/1360015 | Washer, Spr. | |
| 53 | H343010300 | Hose, Ass'y | |
| 54 | H343010400 | Hose, Ass'y | |
| 55 | N16/J420102 | Flange, Split | |
| 56 | N10/2002435 | O-Ring | |
| 57 | N01/3080626 | Bolt, Hex. | |
| 58 | N03/1310011 | Washer, Spr. | |
| 59 | H343010500 | Flange | |
| 60 | N10/2003335 | O-Ring | |
| 61 | N01/5890866 | Bolt, Cyl. Hd. | |
| 62 | N03/1360010 | Washer, Spr. | |
| 63 | N16/J420102 | Flange, Split | |
| 64 | N10/2002435 | O-Ring | |
| 65 | N01/5890842 | Bolt, Cylinder Head | |
| 66 | N03/1360010 | Washer, Spr. | |
| 67 | N10/2002435 | O-Ring | |
| 68 | N01/0380602 | Bolt, Hex. | |
| 69 | N03/1310011 | Washer, Spr. | |
| 70 | H343010700 | Flange | |
| 71 | N10/2003335 | O-Ring | |
| 72 | N01/5890842 | Bolt, Cylinder Head | |
| 73 | N03/1360010 | Washer, Spr. | |
| 74 | N16/J420102 | Flange, Split | |
| 75 | H343000602 | Pipe Ass'y | |
| 76 | N10/2006935 | O-Ring | |
| 77 | N01/5891178 | Bolt, Cylinder Head | |
| 78 | N03/1360011 | Washer, Spr. | |
| 79 | H343000800 | Hose | |
| 80 | N07/4318010 | Clamp | |
| 81 | 99Q094213 | Hose, Ass'y | |
| 82 | N16/K114344 | Connector | |
| 83 | N10/2002436 | O-Ring | |
| 84 | N01/0381262 | Bolt, Hex. | |
| 85 | N03/1310014 | Washer, Spr. | |
| 86 | N03/0100027 | Washer, Pln. | |
| 87 | H343003200 | Clamp | |
| 88 | H343011200 | Clamp | |
| 89 | H340102500 | Rubber |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
