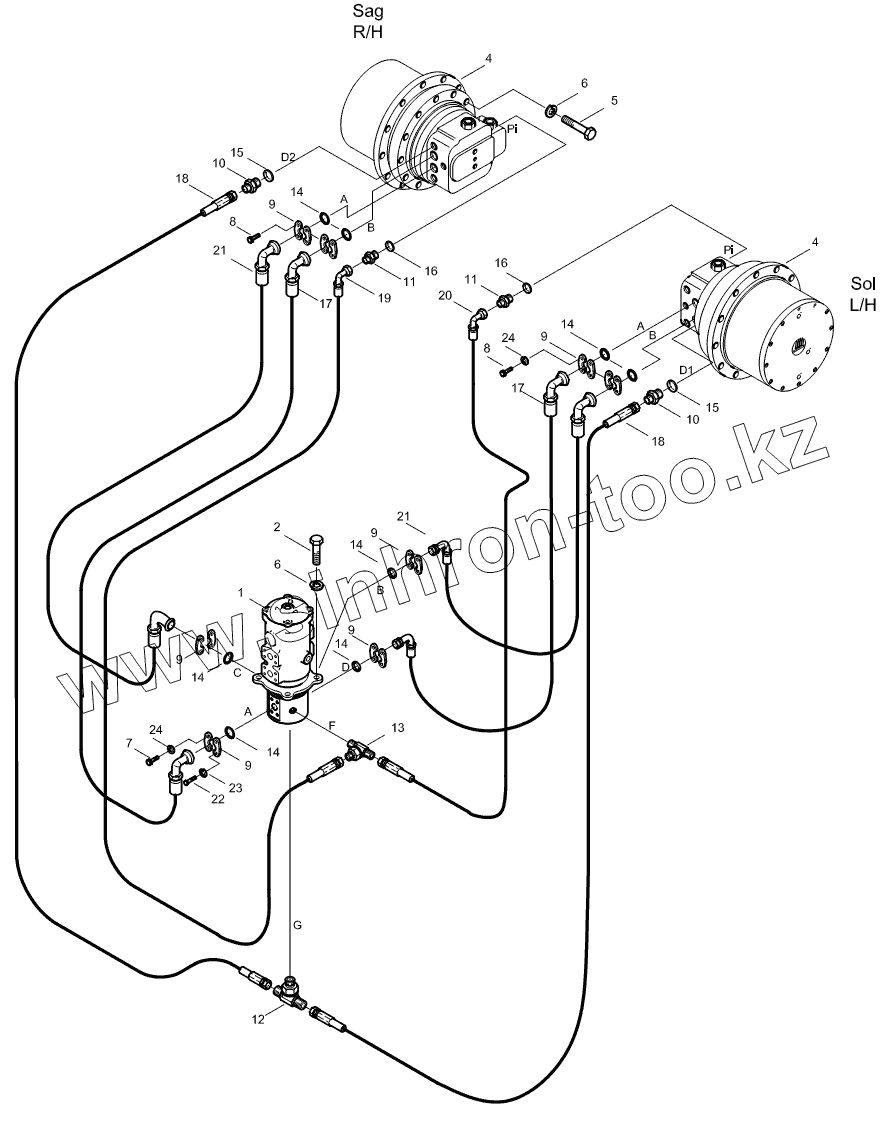

Каталог запасных частей к технике: Hidromek HMK 220LC-2. LOWER PIPING MOUNTING
1
2
4
4
5
6
6
7
8
8
9
9
9
9
9
9
10
10
11
11
12
13
14
14
14
14
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H343100200 | Joint, Turning | |
| 2 | N01/0233590 | Bolt, Hex. | |
| 4 | H343100300 | Motor, Travel | |
| 5 | N01/0391262 | Bolt, Hex. | |
| 6 | N03/1310014 | Washer, Spr. | |
| 7 | N01/5890830 | Bolt, Cyl. Hd. | |
| 8 | N01/5890830 | Bolt, Cyl. Hd. | |
| 9 | N16/J360104 | Flange | |
| 10 | N16/K114343 | Connector | |
| 11 | N16/K114341 | Connector | |
| 12 | N16/R060606 | Tee | |
| 13 | N16/R020202 | Tee | |
| 14 | N10/2003335 | O-Ring | |
| 15 | N10/2001724 | O-Ring | |
| 16 | N10/2001024 | O-Ring | |
| 17 | H343100400 | Hose Ass'y | |
| 18 | 99N193244 | Hose Ass'y | |
| 19 | 97Q191255 | Hose Ass'y | |
| 20 | 97Q191255 | Hose Ass'y | |
| 21 | H343100500 | Hose Ass'y | |
| 22 | N01/0232498 | Bolt, Hex. | |
| 23 | N01/1310011 | Washer, Spr. | |
| 24 | N01/1360010 | Washer, Spr. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
