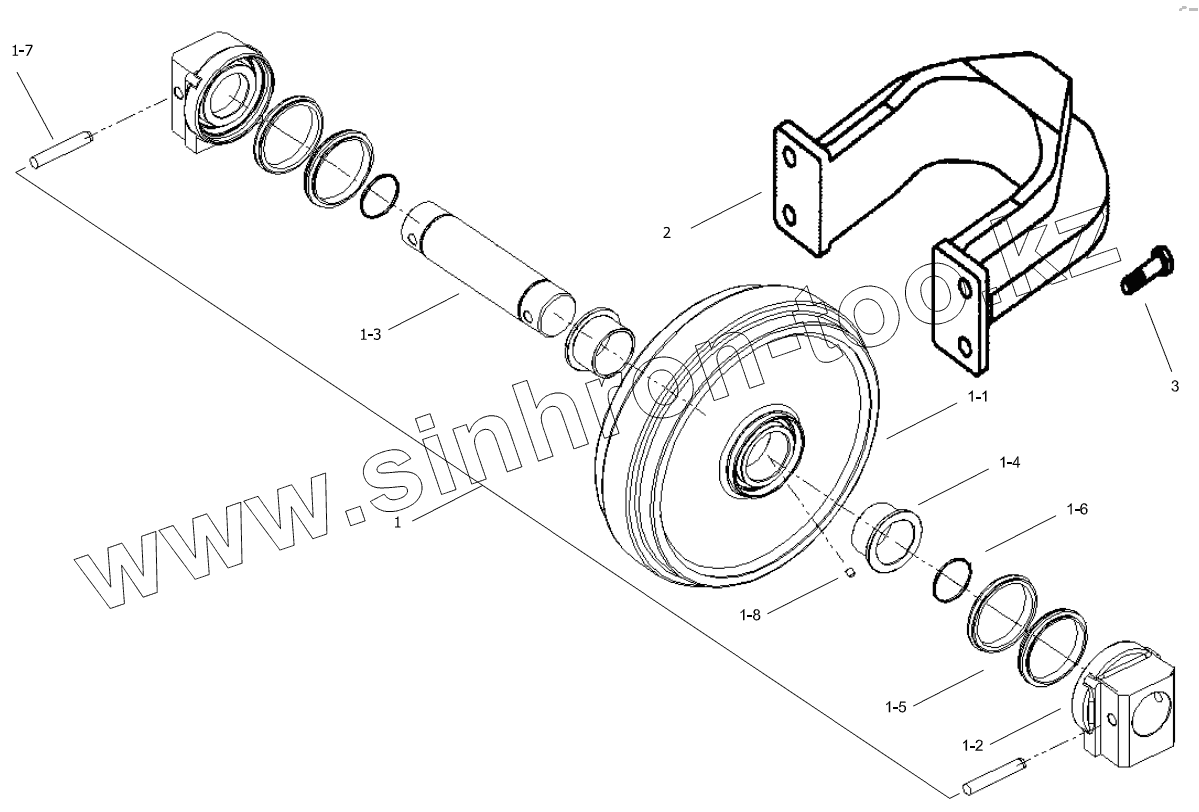

Каталог запасных частей к технике: Hidromek HMK 220LC-2. IDLER ASSEMBLY AND YOKE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
Позиция на иллюстрации Заводской номер детали Название детали
1 H344101300 Idler Ass'y
1.1 Front Front
1.2 H349035012 Being
1.3 H349035013 Shaft
1.4 H349035014 Bushing
1.5 Group Seal Group
1.6 O-Ring O-Ring
1.7 H349035017 Pin
1.8 Plug Plug
2 H344102800 Yoke
3 N01/0381226 Bolt, Hex.
H349035019 H349035019 Seal
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
