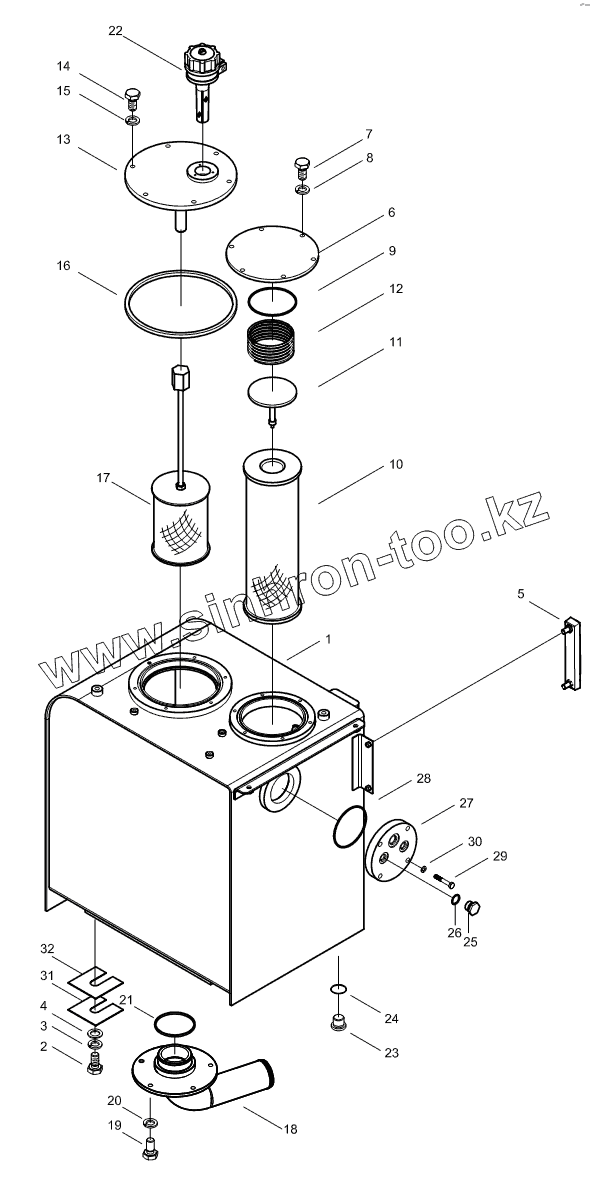

Каталог запасных частей к технике: Hidromek HMK 220LC-2. HYDRAULIC TANK MOUNTING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H343420100 | Hydraulic Tank W.A. | |
| 2 | N01/0233578 | Bolt, Hex. | |
| 3 | N03/1310014 | Washer, Spr. | |
| 4 | N03/0100027 | Washer, Pln. | |
| 5 | H343403601 | Gauge Level | |
| 6 | H343403700 | Cover, Return | |
| 7 | N01/0232438 | Bolt, Hex. | |
| 8 | N03/1310011 | Washer, Spr. | |
| 9 | N10/2018957 | O-Ring | |
| 10 | H343403801 | Filter Ass'y, Return | |
| 11 | H343403900 | Valve, Check | |
| 12 | H343404000 | Spring | |
| 13 | H343404100 | Cover, Suction | |
| 14 | N01/0232462 | Bolt, Hex. | |
| 15 | N03/1310011 | Washer, Spr. | |
| 16 | N10/2022957 | O-Ring | |
| 17 | H343404601 | Strainer Ass'y, Suc. | |
| 18 | H343421100 | Pipe W.A. Suc. | |
| 19 | N01/0232462 | Bolt, Hex. | |
| 20 | N03/1310011 | Washer, Spr. | |
| 21 | N10/2016457 | O-Ring | |
| 22 | H343405800 | Air Breather | |
| 23 | N16/X120002 | Plug | |
| 24 | N10/2002234 | O-Ring | |
| 25 | N16/X120004 | Plug | |
| 26 | N10/2001024 | O-Ring | |
| 27 | H343409400 | Flange | |
| 28 | N10/2010126 | O-Ring | |
| 29 | N01/0380566 | Bolt, Hex. | |
| 30 | N03/0100021 | Washer, Pln. | |
| 31 | H343409500 | Shim | |
| 32 | H343410400 | Shim |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
