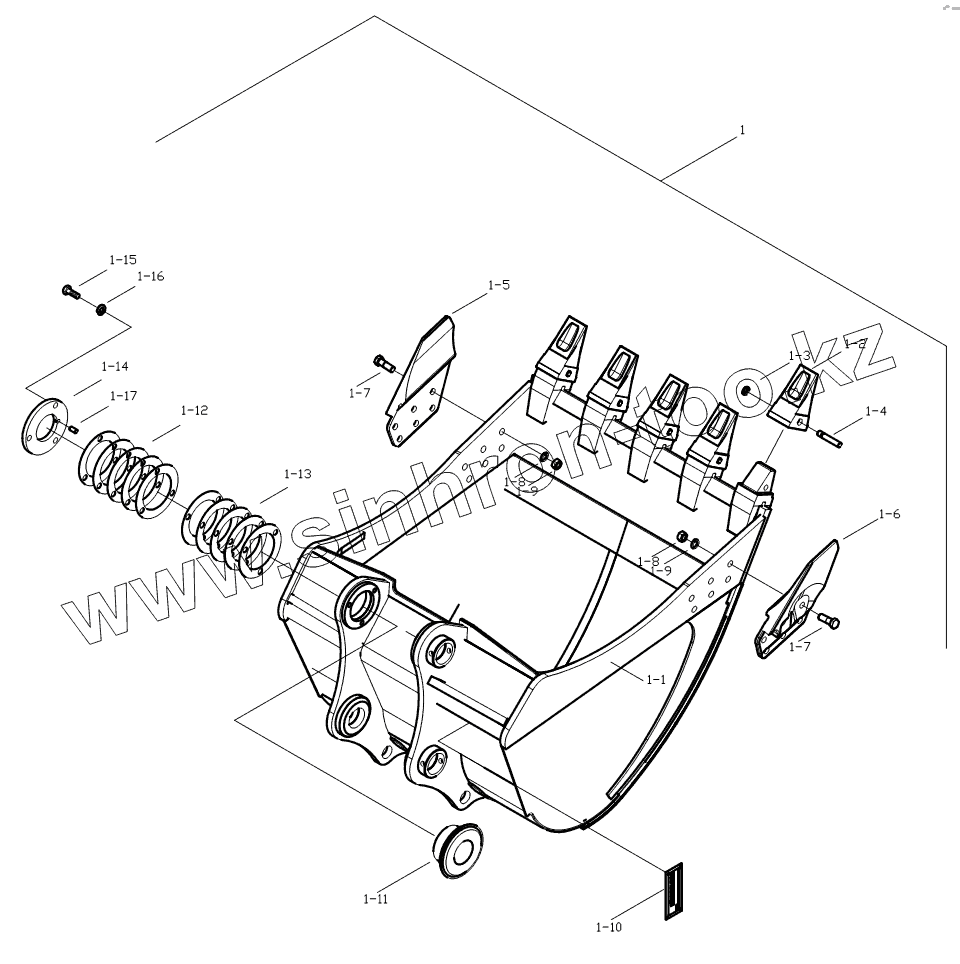

Каталог запасных частей к технике: Hidromek HMK 220LC-2. HEAVY DUTY BUCKET

Тип техники

Марка

Модель

Схема

1A

1B

1С

1D

1E

1F

1.1A

1.1B

1.1C

1.1D

1.1E

1.1F

1.2

1.3

1.4

1.5

1.6

1.7

1.7

1.8

1.8

1.9

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

Позиция на иллюстрации	Заводской номер детали		Название детали
1A	H340325001		H. Duty. Buc. Ass'y
1B	H340330001		H. Duty. Buc. Ass'y
1С	H340335001		H. Duty. Buc. Ass'y
1D	H340340001		H. Duty. Buc. Ass'y
1E	H345310001		H. Duty. Buc. Ass'y
1F	H340350001		H. Duty. Buc. Ass'y
1.1A	H340325101		H. Duty. Buc. W.A.
1.1B	H340330101		H. Duty. Buc. W.A.
1.1C	H340335101		H. Duty. Buc. W.A.
1.1D	H340340101		H. Duty. Buc. W.A.
1.1E	H345310101		H. Duty. Buc. W.A.
1.1F	H340350101		H. Duty. Buc. W.A.
1.2	H345302800		Point
Point	Point		Point
Point	Point		Point
Point	Point		Point
Point	Point		Point
1.3	H345302900		Washer, Tooth
Washer	Washer		Washer
Washer	Washer		Washer
Washer	Washer		Washer
Washer	Washer		Washer
1.4	H345303000		Pin, Tooth
Pin	Pin		Pin
Pin	Pin		Pin
Pin	Pin		Pin
Pin	Pin		Pin
1.5	H345303100		Cutter, Slide, R/H
1.6	H345303200		Cutter, Slide, L/H
1.7	N01/0385028		Bolt, Hex.
1.8	N03/1310017		Washer, Spr.
1.9	N02/3580410		Nut, Hex.
1.10	H347000600		Decal, Attachment
1.11	H345303502		Spacer
1.12	H345002400		Shim
1.13	H345002500		Shim
1.14	H345303600		Plate
1.15	N01/0381226		Bolt, Hex.
1.16	N03/1310014		Washer, Spr.
1.17	H345303700		Pin, Lock

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
