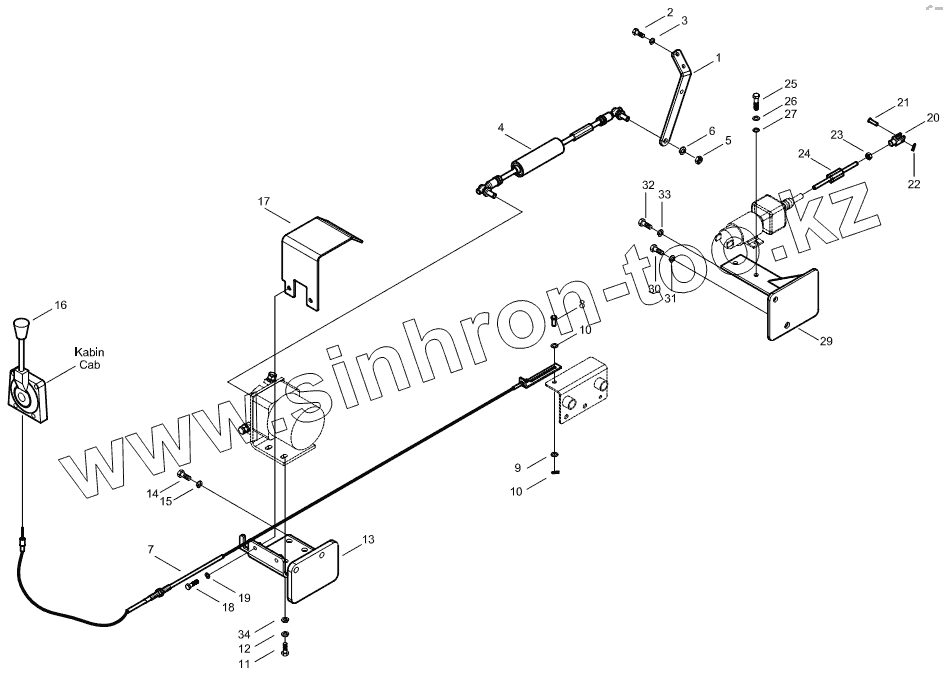

Каталог запасных частей к технике: Hidromek HMK 220LC-2. ENGINE CONTROL MOUNTING
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H342610100 | Lever, Trottle | |
| 2 | N01/0221514 | Bolt, Hex. | |
| 3 | N03/1310008 | Washer, Spr. | |
| 4 | H342610200 | Damper Ass'y | |
| 5 | N02/3570182 | Nut, Hex. | |
| 6 | N03/1310010 | Washer, Spr. | |
| 7 | H342610400 | Trottle Cable | |
| 8 | H342604200 | Pin | |
| 9 | N06/1001615 | Pin, Split | |
| 10 | N03/0100013 | Washer, Pln. | |
| 11 | N01/0222138 | Bolt, Hex. | |
| 12 | N03/1310010 | Washer, Spr. | |
| 13 | H342610500 | Bracket, Step Motor | |
| 14 | N01/0232462 | Bolt, Hex. | |
| 15 | N03/1310011 | Washer, Spr. | |
| 16 | F31/13000 | Lever Ass'y | |
| 17 | H342610800 | Bracket, Cover | |
| 18 | N01/0221514 | Bolt, Hex. | |
| 19 | N03/1310008 | Washer, Spr. | |
| 20 | F99/60100 | Knurling Tool | |
| 21 | H342604200 | Pin | |
| 22 | N06/1001615 | Pin, Split | |
| 23 | N02/3570158 | Nut, Hex. | |
| 24 | H342611300 | Space Lever | |
| 25 | N01/0221514 | Bolt, Hex. | |
| 26 | N03/1310008 | Washer, Spr. | |
| 27 | N03/0100013 | Washer, Pln. | |
| 29 | H342611001 | Bracket, Stop Solen. | |
| 30 | N01/0232462 | Bolt, Hex. | |
| 31 | N03/1310011 | Washer, Spr. | |
| 32 | N01/0222138 | Bolt, Hex. | |
| 33 | N03/1310010 | Washer, Spr. | |
| 34 | N03/0100017 | Washer, Pln. |
