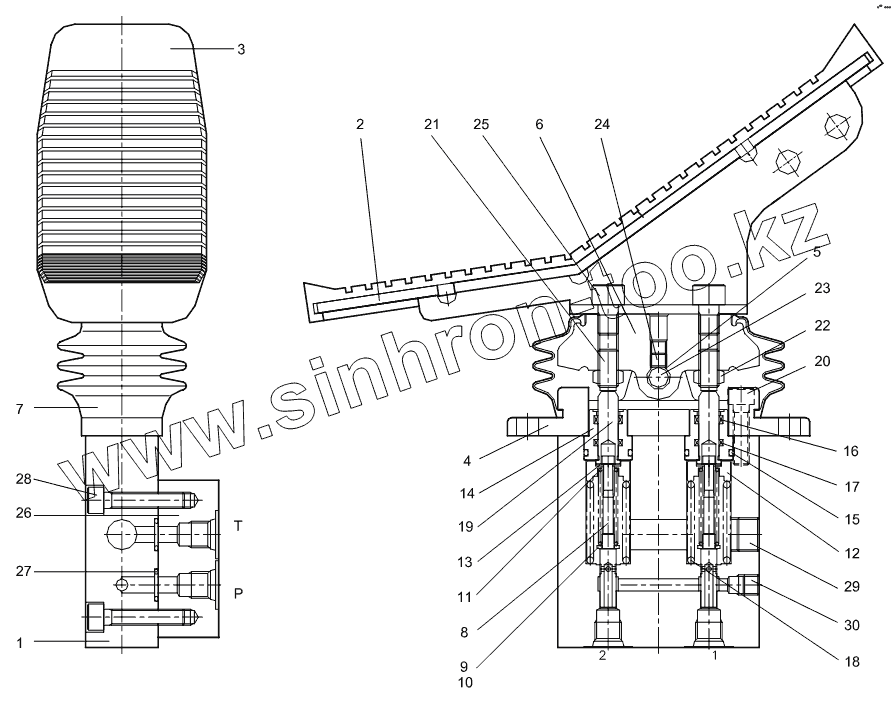

Каталог запасных частей к технике: Hidromek HMK 220LC-2. DOUBLE ACTING VALVE

Тип техники

Марка

Модель

Схема

H340180100

1

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
H340180100	H340180100		Double Acting V/V
H349051035	H349051035		Seal KIT
H349051034	H349051034		Push Rod KIT
H349051033	H349051033		Spool KIT
H349051032	H349051032		Cam KIT
H349051031	H349051031		Cover KIT
1	H349051001		Casing
2	H349051002		Pedal
3	H349051003		Pedal Cover
4	H349051004		Cover
5	H349051005		Bush
6	H349051006		Cam
7	H349051007		Bellow
8	H349051008		Spool
9	H349051009		Shim
10	H349051010		Spring Seat
11	H349051011		Spring
12	H349051012		Spring Seat
13	H349051013		Stoper
14	H349051014		Plug
15	H349051015		O-Ring
16	H349051016		Dust Seal
17	H349051017		Rod Seal
18	H349051018		Spring
19	H349051019		Push Rod
20	H349051020		Wrench Bolt
21	H349051021		Screw
22	H349051022		Nut
23	H349051023		Cam Shaft
24	H349051024		Screw
25	H349051025		Wrench Bolt
26	H349051026		Block
27	H349051027		O-Ring
28	H349051028		Wrench Bolt
29	H349051029		Plug
30	H349051030		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
