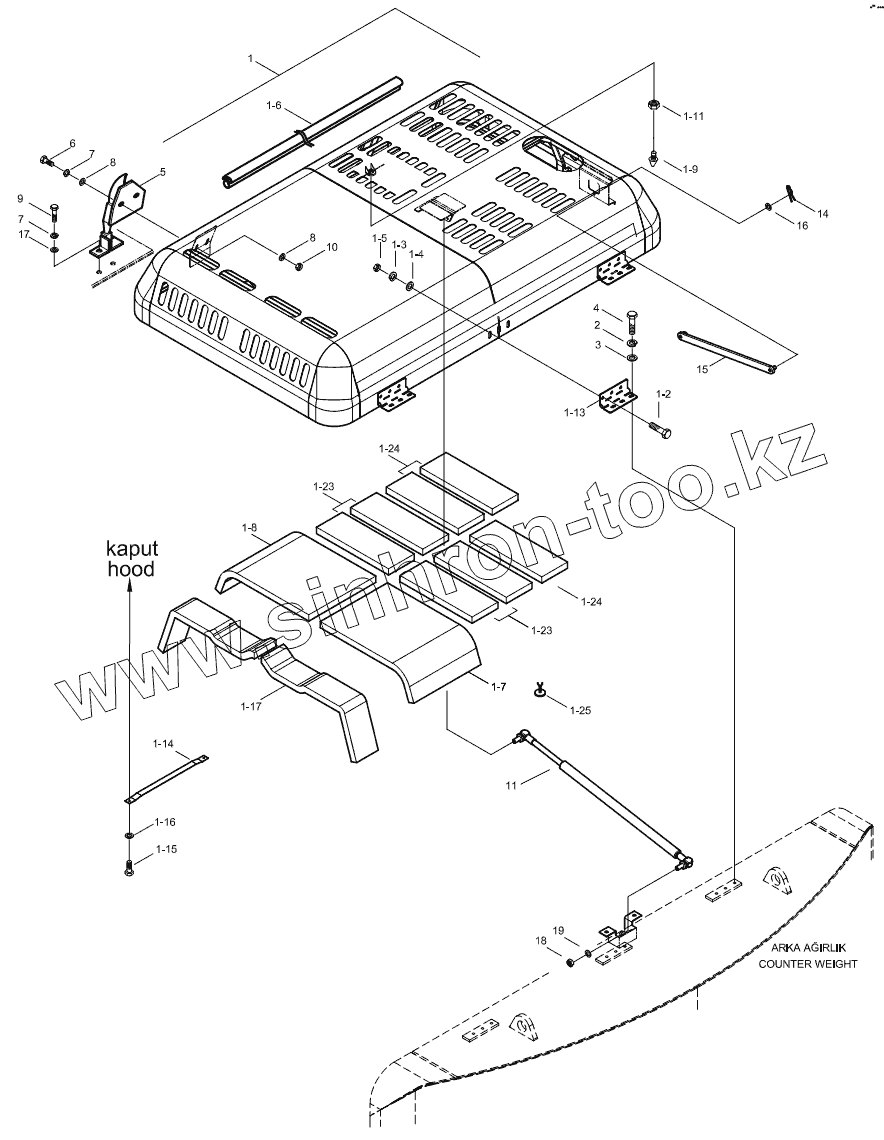

Каталог запасных частей к технике: Hidromek HMK 220LC-2. COWLING MOUNTING

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.11

1.13

1.14

1.15

1.16

1.17

1.23

1.23

1.24

1.24

1.25

2

3

4

5

6

7

7

8

8

9

10

11

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H341145003		Engine Hood, Ass'y
1.1	H341145104		Engine Hood, W.A.
1.2	N01/0232462		Bolt, Hex.
1.3	N03/1310011		Washer, Spr.
1.4	N03/0020121		Washer, Pln.
1.5	N02/5900086		Nut
1.6	98Z010010		Wheather Strip
1.7	H341113403		Sponge
1.8	H341113503		Sponge
1.9	H341102900		Stopper
1.11	N02/3570206		Nut, Hex.
1.13	H341126100		Hinge
1.14	H341152100		Plate, Sponge
1.15	N04/1150349		Bolt
1.16	N03/0100011		Washer, Pln.
1.17	H341135501		Sponge
1.23	H341152000		Sponge
1.24	H341139600		Sponge
1.25	H341139700		Holder, Sponge
2	N03/1310011		Washer, Spr.
3	N03/0020121		Washer, Pln.
4	N01/0232438		Bolt, Hex.
5	H341113900		Catch
6	N01/0232138		Bolt, Hex.
7	N03/1310010		Washer, Spr.
8	N03/0020111		Washer, Pln.
9	N01/0232138		Bolt, Hex.
10	N02/3570182		Nut, Hex.
11	H341113702		Gas Spring
14	N06/1002015		Pin, Split
15	H341114100		B, Lock
16	N03/0100020		Washer, Pln.
17	N03/0100017		Washer, Pln.
18	N02/5900086		Nut
19	N03/0100020		Washer, Pln.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
