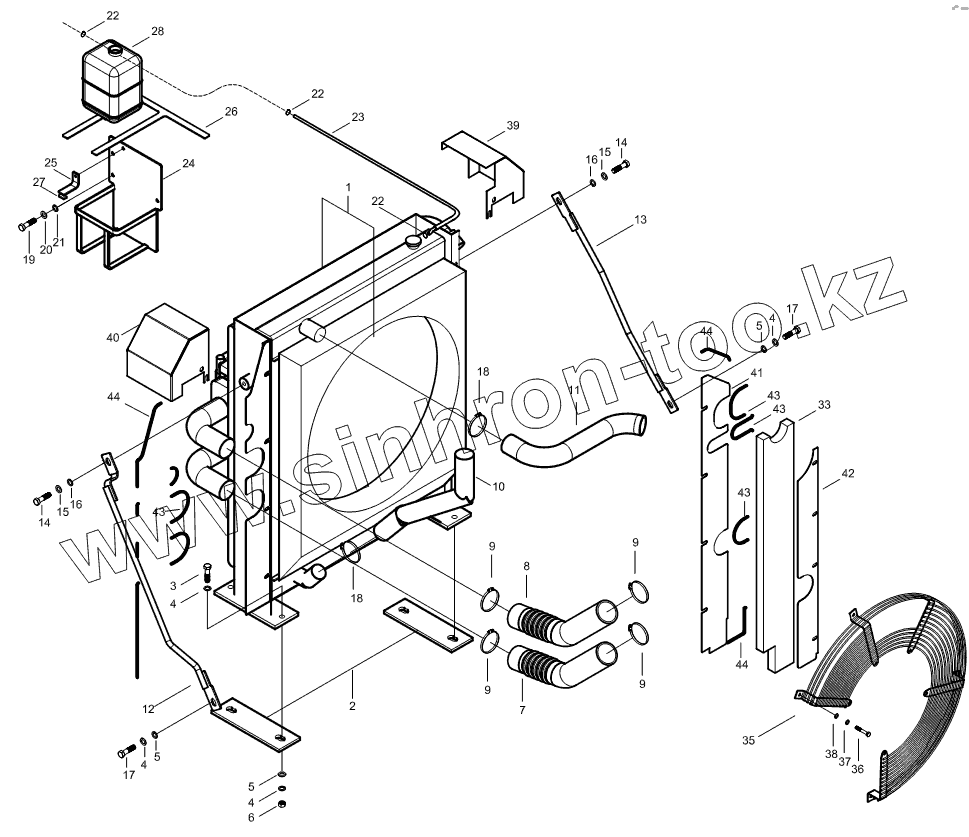

Каталог запасных частей к технике: Hidromek HMK 220LC-2. COOLING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

5

6

7

7

8

8

9

9

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

20

21

22

22

22

23

24

25

26

27

28

35

36

37

38

39

40

41

42

43

43

43

43

44

44

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H342420100		Radiator Ass'y
2	H342403500		Rubber, Radiator
3	N01/0381238		Bolt, Hex.
4	N03/1310014		Washer, Spr.
5	N03/0100027		Washer, Pln.
6	N02/3570314		Nut, Hex.
7	H342420200		Hose, Intercooler Air
7	H342420201		Hose, Intercooler Air
8	H342420300		Hose, Intercooler Air
8	H342420301		Hose, Intercooler Air
9	N07/4070090		Clamp
10	H342420401		Hose, Rad., Lower
10	H342420400		Hose, Rad., Lower
11	H342420500		Hose, Rad., Upper
11	H342420501		Hose, Rad., Upper
12	H342420600		Support, R.
12	H342420601		Support, R.
13	H342420900		Support, L.
13	H342420901		Support, L.
14	N01/0222870		Bolt, Hex.
15	N03/0100023		Washer, Pln.
16	N03/1310012		Washer, Spr.
17	N01/0233566		Bolt, Hex.
18	H342422100		Clamp
19	N01/0232114		Bolt, Hex.
20	N03/1310010		Washer, Spr.
21	N03/0100017		Washer, Pln.
22	N07/4010016		Clamp
23	799/00450		Hortum
24	H342408700		Holder WA , Rez. Tank
25	H342409100		Holder
26	H342409200		Rubber Band, Tank
27	98Y040140		Gromet
28	H342405201		Rezervoir Tank
35	H342421700		Fan Gud, W.A.
36	N01/0232438		Bolt, Hex.
37	N03/1310011		Washer, Spr.
38	N03/0100021		Washer, Pln.
39	H342422200		Cover, Front
40	H342422400		Cover, Front
41	H342422600		Plate, Sponge, Front
42	H342422700		izolasyon Saci, Re
43	98Y010500		Gromet
44	98Z020010		Wheather Strip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
