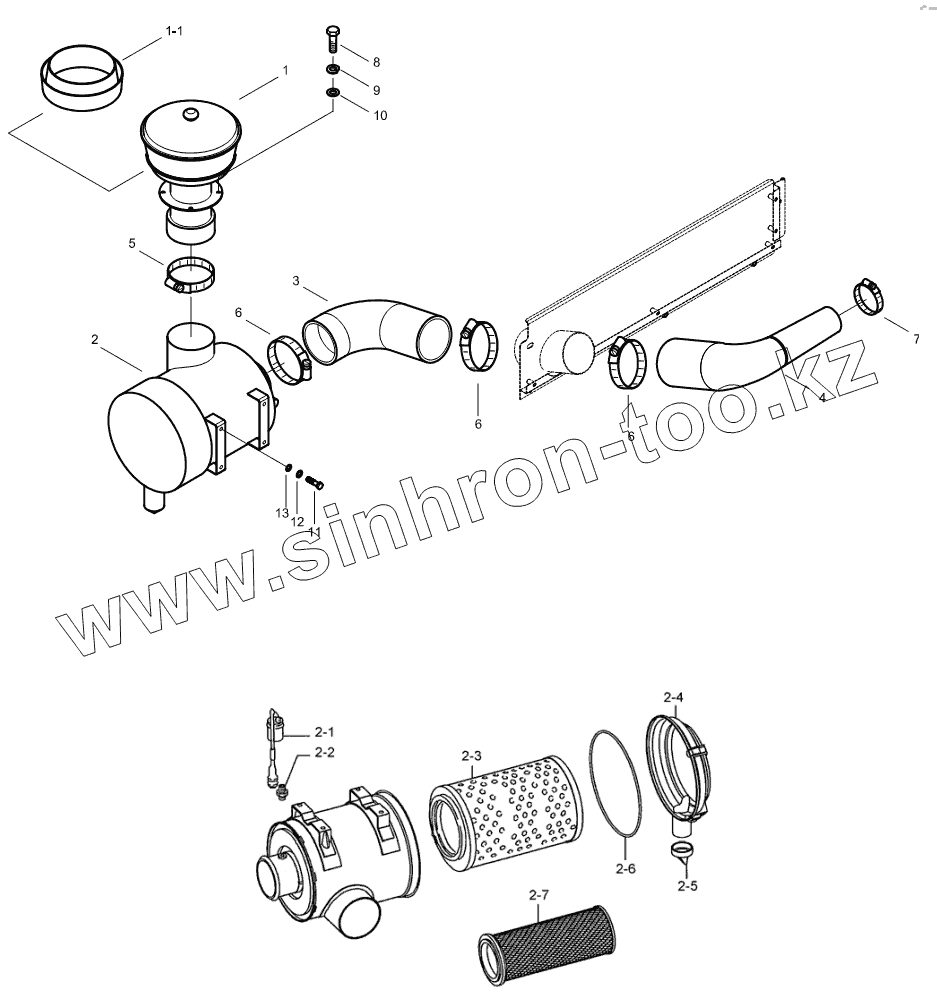

Каталог запасных частей к технике: Hidromek HMK 220LC-2. AIR INTAKE MOUNTING

Тип техники

Марка

Модель

Схема

1

1.1

2

2.1

2.2

2.3

2.4

2.5

2.6

2.7

3

4

5

6

6

6

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H342210100		Pre Cleaner Ass'y
1.1	H349039043		Collector, Pre Clean.
2	H342210200		Air Cleaning Ass'y
2.1	H348012900		Dust Indicator
2.2	H349003742		Elbow, Indicator
2.3	H342210700		Element, Air Cleaner
2.4	H349003744		Cover, Air Cleaner
2.5	H342210900		Valve, Vacuator
2.6	H349003746		O-Ring
2.7	H342210800		Element INR, Air Clnr.
3	H342210300		Hose, Air Cleaner
4	H342210400		Hose, Air Inlet
5	N07/8401213		Band
6	N07/4120140		Band
7	N07/4070090		Clamp
8	N01/0222114		Bolt, Hex.
9	N03/1310010		Washer, Spr.
10	N03/0100017		Washer, Pln.
11	N01/0232462		Bolt, Hex.
12	N03/1310011		Washer, Spr.
13	N03/0020121		Washer, Pln.
