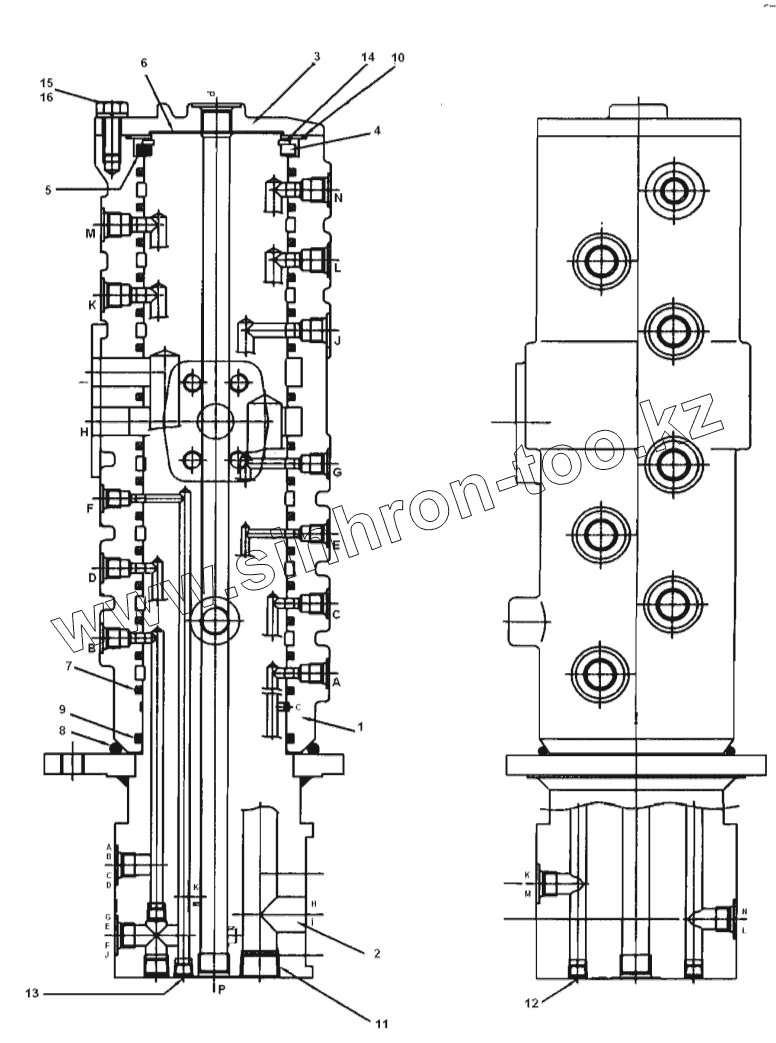

Каталог запасных частей к технике: Hidromek HMK 200W. TURNING JOINT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
H233141100 H233141100 Turning Joint
H239036017 H239036017 Seal KIT
1 Hub Hub
2 Shaft Shaft Ass'y
3 Cover Cover
4 Spacer Spacer
5 Shim Shim
6 Shim Shim
7 H239036007 Seal, Slipper
8 H239036008 O-Ring
9 H239036009 O-Ring
10 H239036010 O-Ring
11 Plug-PT Plug-PT
12 Plug-PT Plug-PT
13 Plug-PT Plug-PT
14 H239036014 Retainer Ring
15 Bolt-Hex Bolt-Hex. Head
16 Washer Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
