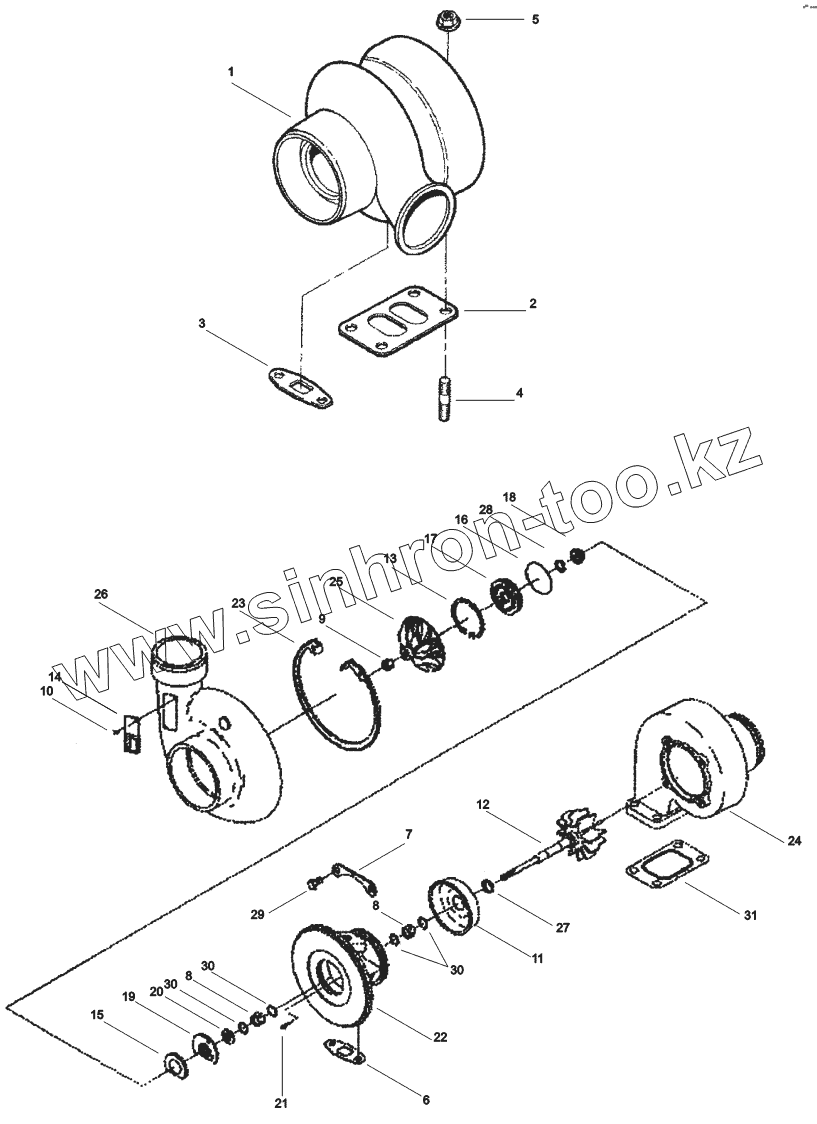

Каталог запасных частей к технике: Hidromek HMK 200W. TURBOCHARGER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H349001297		Turbocharger
2	Gasket		Gasket
3	Gasket		Gasket
4	Stud		Stud
5	Nut		Nut
6	Gasket		Gasket
7	Plate		Plate
8	Bearing		Bearing
9	Nut		Nut
10	Screw		Screw
11	Shield		Shield, Trbc. Heat
12	Shaft		Shaft Ass'y
13	Ring		Ring
14	Dataplate		Dataplate
15	Baffle		Baffle, Oil
16	O-Ring		O-Ring
17	Plate		Plate
18	Slinger		Slinger, Oil
19	Bearing		Bearing
20	Collar		Collar, Thrust
21	Pin		Pin
22	Housing		Housing
23	Ring		Ring
24	Housing		Housing
25	Impeller		Impeller, Tur. Comp.
26	Housing		Housing
27	Seal		Seal
28	Seal		Seal
29	Screw		Screw
30	Ring		Ring
31	Gasket		Gasket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
