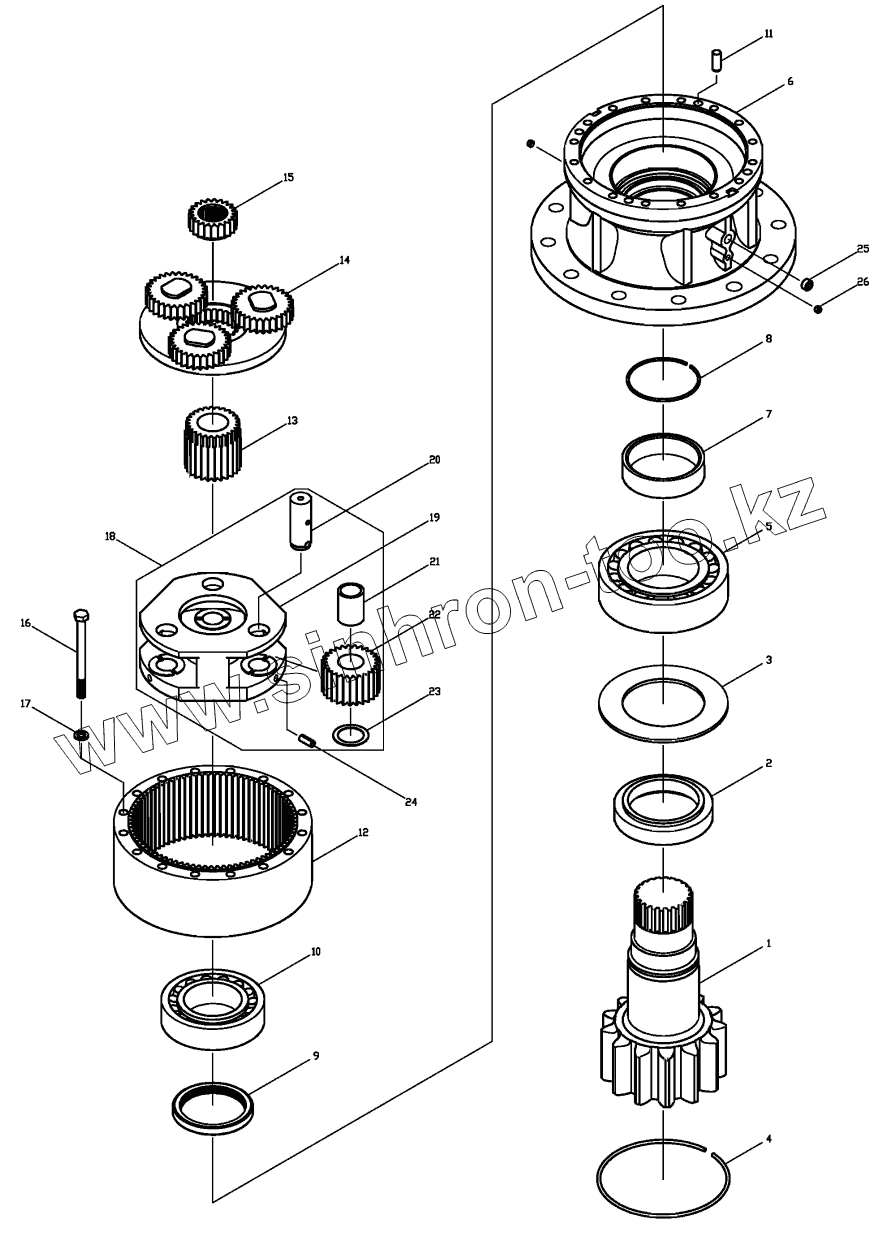

Каталог запасных частей к технике: Hidromek HMK 200W. REDUCTION GEAR-SWING UNIT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
H343002000	H343002000		Reduction Gear
1	H349020501		Piston Shaft
2	H349020502		Coll
3	H349020503		Plate
4	H349020504		Snap Ring
5	H349020505		Aligning Roller Brg.
6	H349020506		Ge Case
7	H349020507		Coll
8	H349020508		Snap Ring
9	H349020509		Oil Seal
10	H349020510		Aligning Roller Brg.
11	H349020511		Pallel Pin
12	H349020512		Ring Ge
13	H349020513		Spur Ge 4
14	H349020514		Holder Ass'y 1
15	H349020515		Sun Ge
16	H349020516		Bolt
17	H349020517		Rock Washer
18	H349020518		Holder Ass'y 2
19	H349020519		Holder
20	H349020520		Shaft 2
21	H349020521		Bush 2
22	H349020522		Spur Ge 5
23	H349020523		Thrust Plate
24	H349020524		Spring Pin
25	H349020525		Plug
26	H349020526		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
