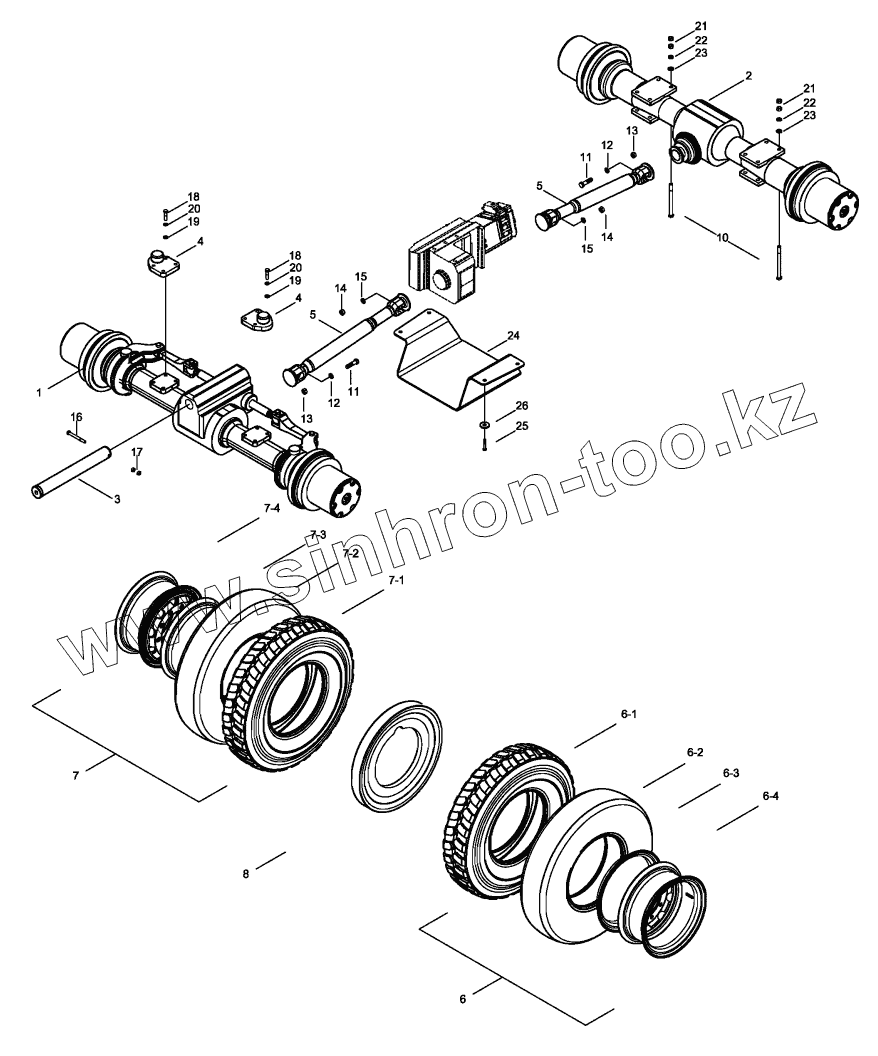

Каталог запасных частей к технике: Hidromek HMK 200W. POWER TRAINING MOUNTING

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6-1

6-2

6-3

6-4

7

7-1

7-2

7-3

7-4

8

10

11

11

12

12

13

13

14

14

15

15

16

17

18

18

19

19

20

20

21

21

22

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H234500100		Axle-Front
2	H234500200		Axle-Rear
3	H234500700		Pin
4	H234500900		Support, Osci. Cyl.
5	H234501000		Shaft
6	H234501200		Tire &Wheel Assy, A
6-1	H234501300		Tire
6-2	H234501400		Tube
6-3	H234501500		Flap
6-4	H234501600		Rim-Wheel
7	H234501700		Tire &Wheel Assy, B
7-1	H234501300		Tire
7-2	H234501400		Tube
7-3	H234501500		Flap
7-4	H234501600		Rim-Wheel
8	H234501800		Ring-Stone Resister
10	H234502200		Bolt, Rear Axle
11	N01/0480470		Bolt, Hex.
12	N03/1310011		Washer, Spr.
13	N02/3570218		Nut, Hex.
14	N02/3570218		Nut, Hex.
15	N03/1310011		Washer, Spr.
16	N01/0381418		Bolt, Hex.
17	N02/3570314		Nut, Hex.
18	N01/0381262		Bolt, Hex.
19	N03/0020029		Washer, Pln.
20	N03/1310014		Washer, Spr.
21	N02/3570374		Nut, Hex.
22	N03/1310016		Washer, Spr.
23	N03/0800003		Washer, Pln.
24	H234502300		Cover, Transmission
25	N01/0381190		Bolt, Hex.
26	H345002700		Support, Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
