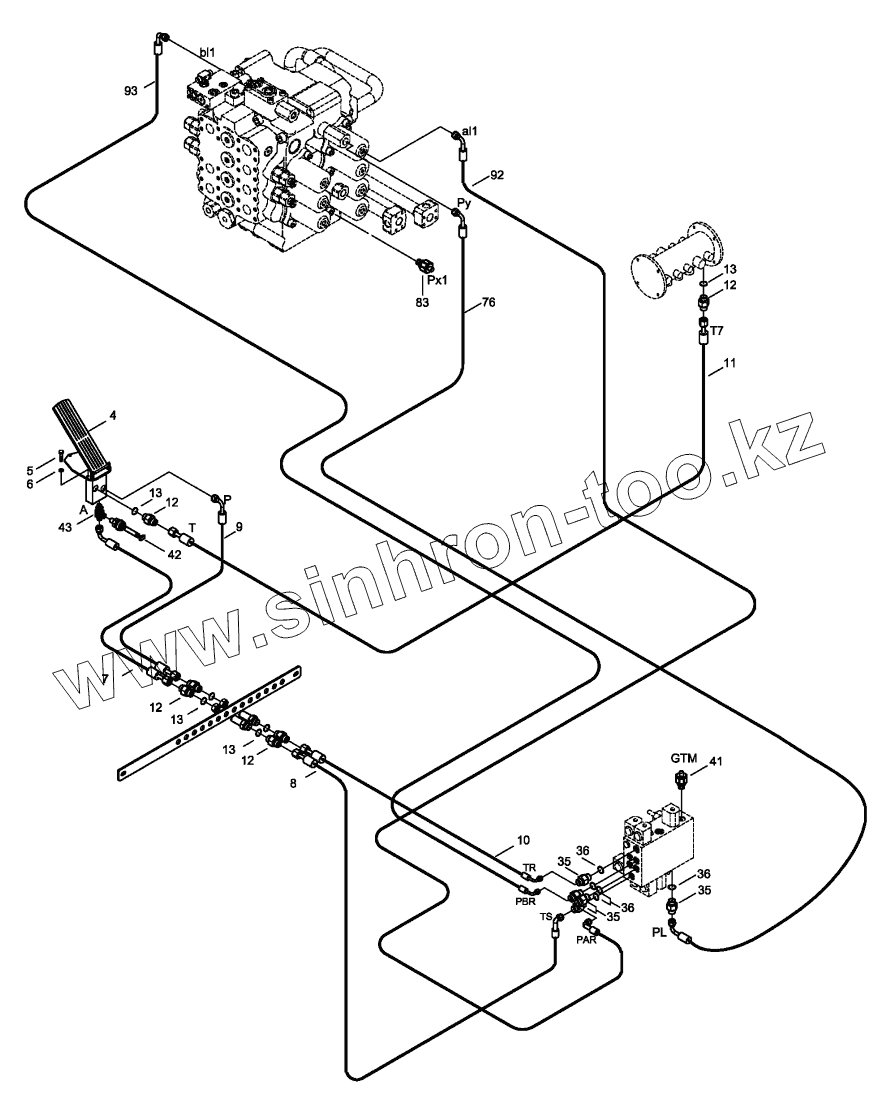

Каталог запасных частей к технике: Hidromek HMK 200W. POWER TRAIN HYDRAULIC MOUNTING

Тип техники

Марка

Модель

Схема

4

5

6

7

8

9

10

11

12

12

12

12

13

13

13

13

35

35

35

36

36

36

41

42

43

76

83

92

93

Позиция на иллюстрации	Заводской номер детали		Название детали
4	H233520300		Pilot Valve Assy
5	N01/0231478		Bolt, Hex.
6	N03/1310008		Washer, Spr.
7	97Q091232		Hose
8	97N091232		Hose Assy.
9	97Q091237		Hose Assy.
10	97Q091237		Hose Assy.
11	97N091255		Hose Assy.
12	N16/K114341		Connector
13	N10/2001024		O-Ring
35	N16/K114341		Connector
36	N10/2001024		O-Ring
41	H233520600		Press. Switch, Trans.
42	H233520700		Press. Sensor, Trv.
43	H233520800		Tee
76	97S091262		Hose Assy.
83	H343201800		Pressure Switch
92	97S091258		Hose Assy.
93	97T091257		Hose Assy.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
