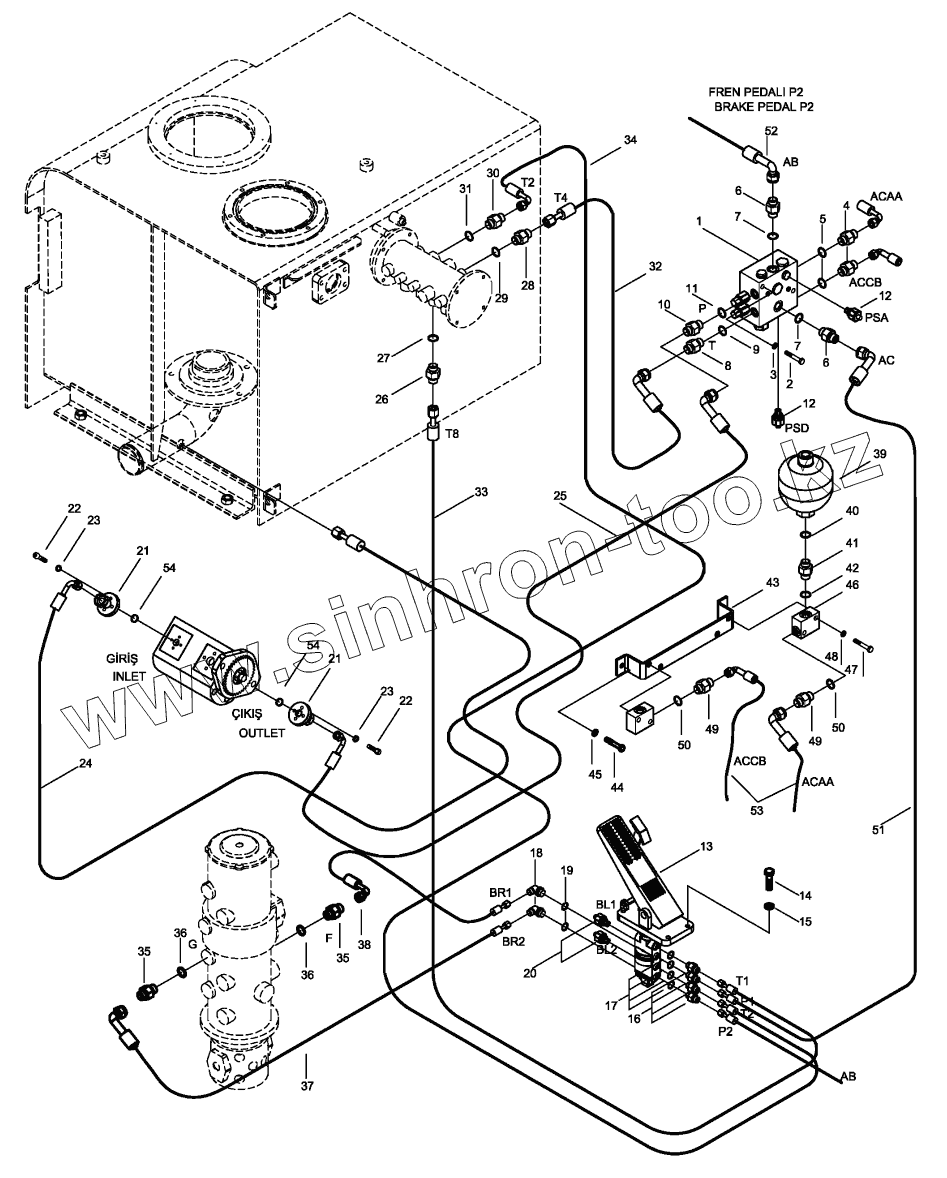

Каталог запасных частей к технике: Hidromek HMK 200W. POWER TRAIN HYDRAULIC MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
54
Позиция на иллюстрации Заводской номер детали Название детали
1 H233510200 Brake Supply Valve
2 N01/0380722 Bolt, Hex.
3 N03/0100021 Washer, Pln.
4 N16/K114354 Connector
5 N10/2001724 O-Ring
6 N16/K114342 Connector
7 N10/2001322 O-Ring
8 N16/K114343 Connector
9 N10/2001724 O-Ring
10 N16/K114358 Connector
11 N10/2001724 O-Ring
12 H233510801 Switch, Pressure
13 H233510300 Foot Brake Valve
14 N01/0232138 Bolt, Hex.
15 N03/1310010 Washer, Spr.
16 N16/K114342 Connector
17 N10/2001322 O-Ring
18 N16/N910002 Elbow
19 N10/2001322 O-Ring
20 H233511000 Switch, Pressure
21 H233510900 Flange, Pump
22 N01/5890326 Bolt, Cyl. Head
23 N03/1360008 Washer, Spr.
24 99Q094232 Hose
25 99S094340 Hose
26 N16/K114342 Connector
27 N10/2001322 O-Ring
28 N16/K214462 Connector
29 N10/2001921 O-Ring
30 N16/K114342 Connector
31 N10/2001322 O-Ring
32 99Q093208 Hose
33 99N092253 Hose
34 99Q092254 Hose
35 N16/K114342 Connector
36 N10/2001322 O-Ring
37 99Q092354 Hose
38 99Q092352 Hose
39 H233510700 Accumulator, Brake
40 N03/0000015 Washer
41 N16/K520107 Connector
42 N10/2001322 O-Ring
43 H233510400 Bracket
44 N01/0232462 Bolt, Hex.
45 N03/1310011 Washer, Spr.
46 H343202600 Block, Accumulator
47 N01/0380638 Bolt, Hex.
48 N03/1310011 Washer, Spr.
49 N16/K114341 Connector
50 N10/2001024 O-Ring
51 99Q092345 Hose
52 99Q092345 Hose
53 97L091506 Hose
54 N10/2001817 O-Ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
