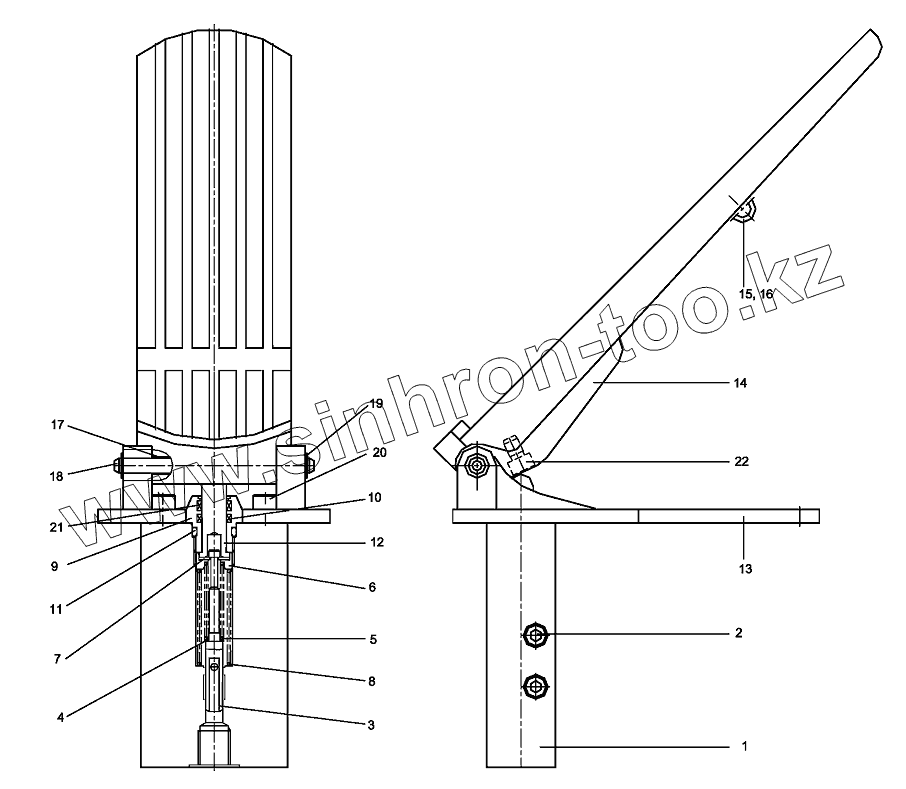

Каталог запасных частей к технике: Hidromek HMK 200W. PILOT VALVE ASSEMBLY

Тип техники

Марка

Модель

Схема

H233520300

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
H233520300	H233520300		Pilot Valve Assy
H239043025	H239043025		Pedal KIT
H239043024	H239043024		Plug KIT
H239043023	H239043023		Spool KIT
1	H239043001		Body
2	H239043002		Plug
3	H239043003		Spool
4	H239043004		Spring Seat
5	H239043005		Spring
6	H239043006		Spring Seat
7	H239043007		Stopper
8	H239043008		Spring
9	H239043009		Plug
10	H239043010		Seal
11	H239043011		O-Ring
12	H239043012		Push Rod
13	H239043013		Plate
14	H239043014		Pedal
15	H239043015		Hook
16	H239043016		Civata
17	H239043017		Bushing
18	H239043018		Guide Pin
19	H239043019		Snap Ring
20	H239043020		Wrench Bolt
21	H239043021		Dust Seal
22	H239043022		Pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
