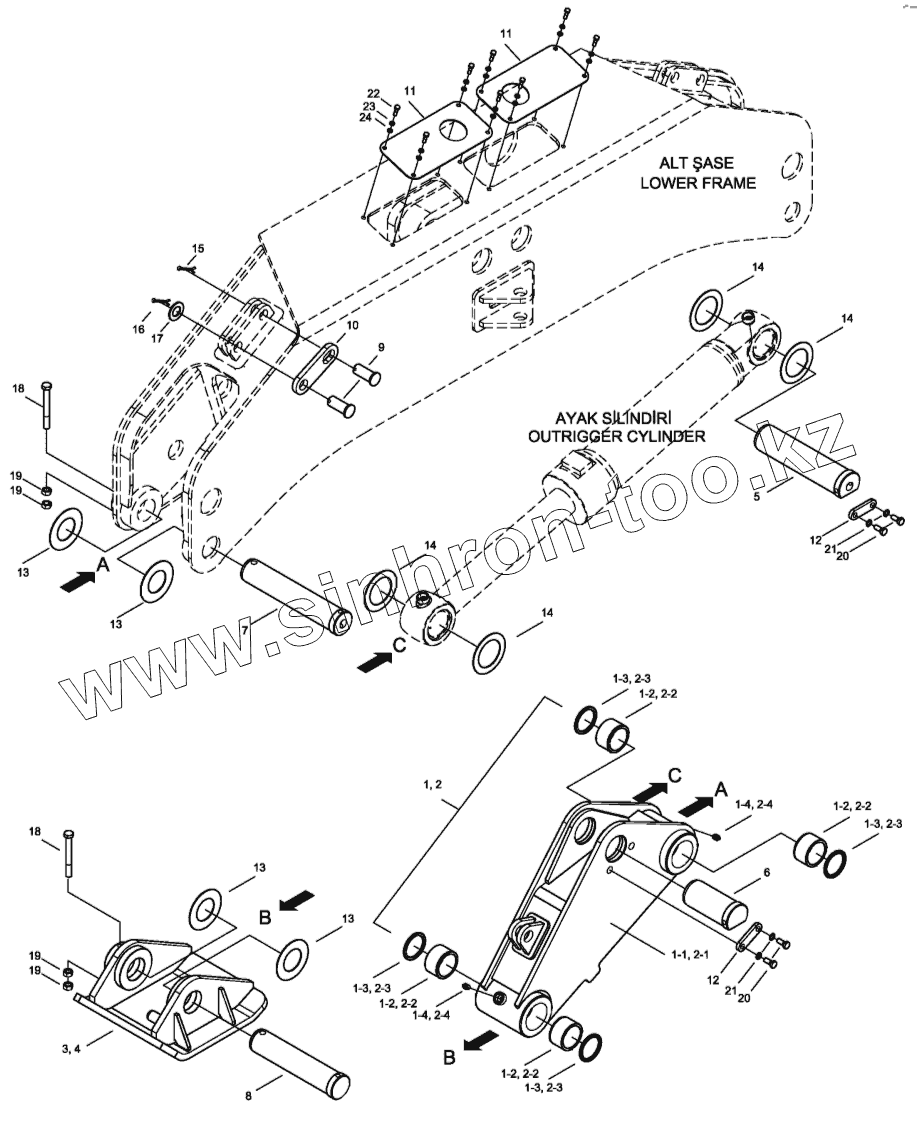

Каталог запасных частей к технике: Hidromek HMK 200W. OUTRIGGER MOUNTING

Тип техники

Марка

Модель

Схема

1

1

1-1

1-1

1-2

1-2

1-2

1-2

1-3

1-3

1-3

1-3

1-4

1-4

2

2

2-1

2-1

2-2

2-2

2-2

2-2

2-3

2-3

2-3

2-3

2-4

2-4

3

3

4

4

5

6

7

8

9

10

11

11

12

12

13

13

13

13

14

14

14

14

15

16

17

18

18

19

19

19

19

20

20

21

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H234400100		Leg Assy, R/H
1	H234400101		Leg Assy, R/H
1-1	H234400200		Leg W.A., R/H
1-1	H234400201		Leg W.A., R/H
1-2	H234401300		Bushing
1-3	N10/5708505		Seal Dust
1-4	N08/1110000		Grease, Nipple
2	H234401400		Leg Assy, L/H
2	H234401401		Leg Assy, L/H
2-1	H234401500		Leg W.A., L/H
2-1	H234401501		Leg W.A., L/H
2-2	H234401300		Bushing
2-3	N10/5708505		Seal Dust
2-4	N08/1110000		Grease, Nipple
3	H234401600		Foot W.A., R/H
3	H234401601		Foot W.A., R/H
4	H234402100		Foot W.A., L/H
4	H234402101		Foot W.A., L/H
5	H234402200		Pin
6	H234402300		Pin
7	H234402400		Pin
8	H234402500		Pin
9	H234402600		Pin, Lock
10	H234402700		Plate, Lock
11	H234402800		Cover
12	H234302700		Plate, Lock
13	H345001601		Shim
14	H345002300		Shim
15	N06/0001140		Pin, Split
16	N06/1006060		Pin, Split
17	N03/0100042		Washer, Pln.
18	N01/0381406		Bolt, Hex.
19	N02/3570314		Nut, Hex.
20	N01/0232822		Bolt, Hex.
21	N03/1310012		Washer, Spr.
22	N01/0222162		Bolt, Hex.
23	N03/0100017		Washer, Pln.
24	N03/1310010		Washer, Spr.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
