Каталог запасных частей к технике: Hidromek HMK 200W. MCV
1
1
1
1
2
2
2
2
3
3
3
4
4
4
8
8
12
14
14
17
18
19
27
29
30
35
35
36
36
37
38
45
45
46
50
51
52
53
54
56
57
58
59
65
75
76
77
79
81
89
90
91
92
93
94
95
96
116
142
143
144
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178

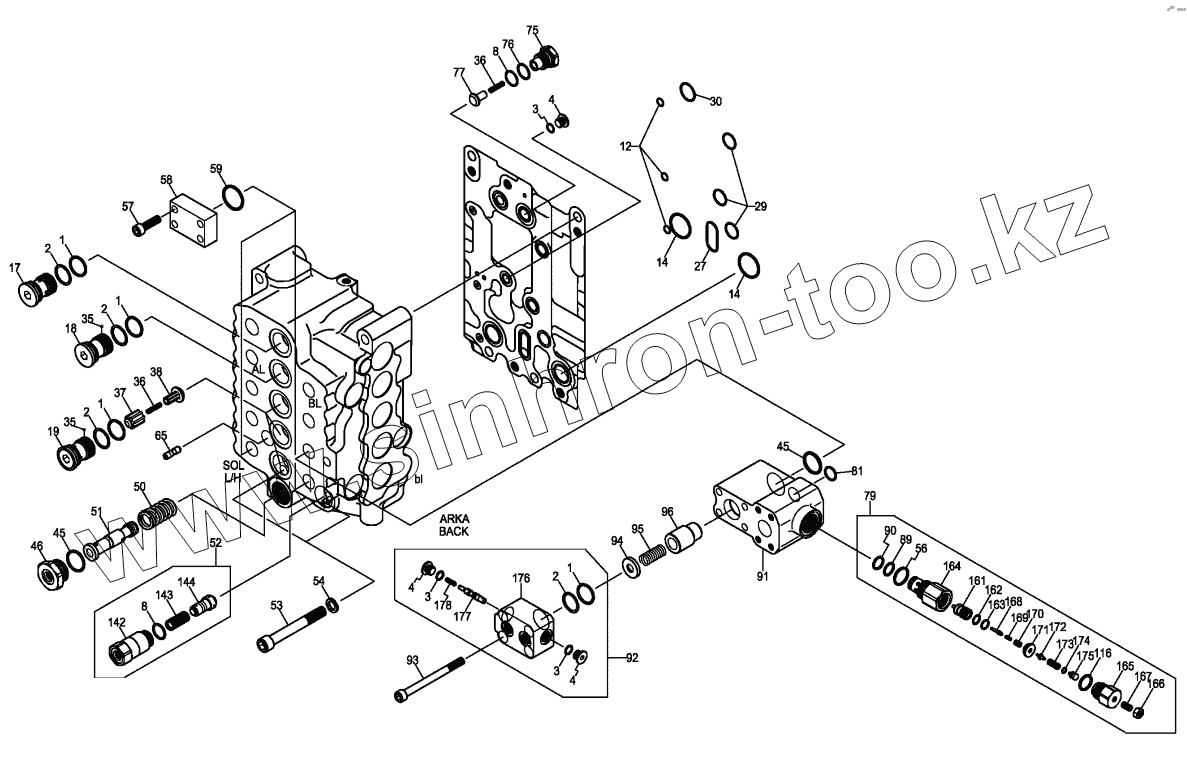

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H349015001 | O-Ring | |
| 2 | H349015002 | Back-Up Ring | |
| 3 | H349015003 | O-Ring | |
| 4 | H349015004 | Cap | |
| 8 | H349015008 | O-Ring | |
| 12 | H349015012 | O-Ring | |
| 14 | H349015014 | O-Ring | |
| 17 | H349015017 | Cap | |
| 18 | H349015018 | Cap | |
| 19 | H349015019 | Cap | |
| 27 | H349015027 | O-Ring | |
| 29 | H349015029 | O-Ring | |
| 30 | H349015030 | O-Ring | |
| 35 | H349015035 | Nylon Chip | |
| 36 | H349015036 | Spring | |
| 37 | H349015037 | Check | |
| 38 | H349015038 | Check | |
| 45 | H349015045 | O-Ring | |
| 46 | H349015046 | Cap | |
| 50 | H349015050 | Spring | |
| 51 | H349015051 | Spool | |
| 52 | H349015052 | Foot Relief Ass'y | |
| 53 | H349015053 | Hex Soc. Head Bolt | |
| 54 | H349015054 | Spring Washer | |
| 56 | H349015056 | O-Ring | |
| 57 | H349015057 | Hex Soc. Head Bolt | |
| 58 | H349015058 | Flange | |
| 59 | H349015059 | O-Ring | |
| 65 | H239015065 | Orifice | |
| 75 | H349015075 | Cap | |
| 76 | H349015076 | Back-Up Ring | |
| 77 | H349015077 | Check | |
| 79 | H349015079 | Overload Relief Ass'y | |
| 81 | H349015081 | O-Ring | |
| 89 | H349015089 | Back-Up Ring | |
| 90 | H349015090 | O-Ring | |
| 91 | H349015091 | Manifold | |
| 92 | H349015092 | Cover Ass'y | |
| 93 | H349015093 | Hex Soc. Head Bolt | |
| 94 | H349015094 | Spring Guide | |
| 95 | H349015095 | Spring | |
| 96 | H349015096 | Poppet | |
| 116 | H349015116 | O-Ring | |
| 142 | Cap | Grease Cap | |
| 143 | Spring | Spring | |
| 144 | Poppet | Poppet | |
| 161 | Poppet | Poppet | |
| 162 | Ring | Ring | |
| 163 | H349015163 | O-Ring | |
| 164 | Sleeve | Sleeve | |
| 165 | Cap | Grease Cap | |
| 166 | H349015166 | Hex Nut | |
| 167 | Screw | Screw | |
| 168 | Piston | Piston | |
| 169 | Spring | Spring | |
| 170 | Spring | Spring | |
| 171 | PilotSeat | Pilot Seat | |
| 172 | Poppet | Poppet | |
| 173 | Spring | Spring | |
| 174 | H349015174 | O-Ring | |
| 175 | Spring | Spring | |
| 176 | Cover | Cover | |
| 177 | Spool | Spool | |
| 178 | Spring | Spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
