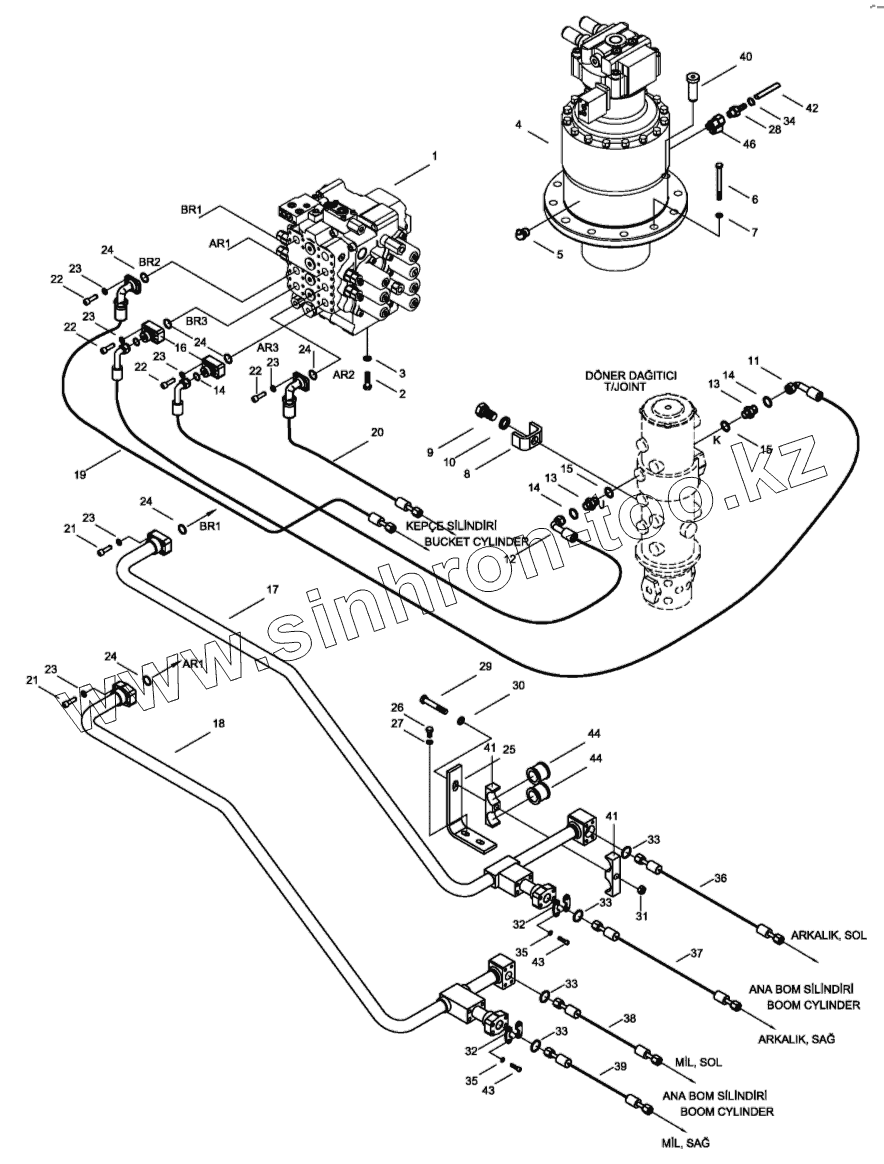

Каталог запасных частей к технике: Hidromek HMK 200W. MAIN PIPING MOUNTING R/H

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

14

15

15

16

17

18

19

20

21

21

22

22

22

22

23

23

23

23

23

23

24

24

24

24

24

25

26

27

28

29

30

31

32

32

33

33

33

33

34

35

35

36

37

38

39

40

41

41

42

43

43

44

44

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H233000100		M.C.V. Assy
2	N01/0232858		Bolt, Hex.
3	N03/1310012		Washer, Spr.
4	H343008000		Swing Unit
5	N08/1130000		Grease, Nipple
6	N01/0391766		Bolt, Hex.
7	N03/0800003		Washer, Pln.
8	H343002100		Support
9	N01/0234238		Bolt, Hex.
10	N03/1310016		Washer, Spr.
11	99U074728		Hose
12	99S074722		Hose
13	N16/K130126		Connector
14	N10/2001817		O-Ring
15	N10/2001724		O-Ring
16	H233010200		Flange
17	H343002200		Pipe Ass'y
18	H343002300		Pipe Ass'y
19	H343001600		Hose Ass'y
20	H343002400		Hose Ass'y
21	N01/5890854		Bolt, Cylinder Head
22	N01/5890830		Bolt, Cyl. Hd.
23	N03/1360010		Washer, Spr.
24	N10/2003335		O-Ring
25	H343002500		Support
26	N01/0232822		Bolt, Hex.
27	N03/1310012		Washer, Spr.
28	H343008100		Connector
29	N01/0381358		Bolt, Hex.
30	N03/1310014		Washer, Spr.
31	N02/3570314		Nut, Hex.
32	N16/J360104		Flange
33	N10/2003335		O-Ring
34	N07/4010016		Clamp
35	N03/1380010		Washer, Spr.
36	H343002700		Hose Ass'y
37	H343002800		Hose Ass'y
38	H343002900		Hose Ass'y
39	H343003000		Hose Ass'y
40	H343003100		Pin
41	H343003200		Clamp
42	H343008200		Hose
43	N01/5890842		Bolt, Cylinder Head
44	H340102500		Rubber
46	S91/70009		Spherical Valve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
