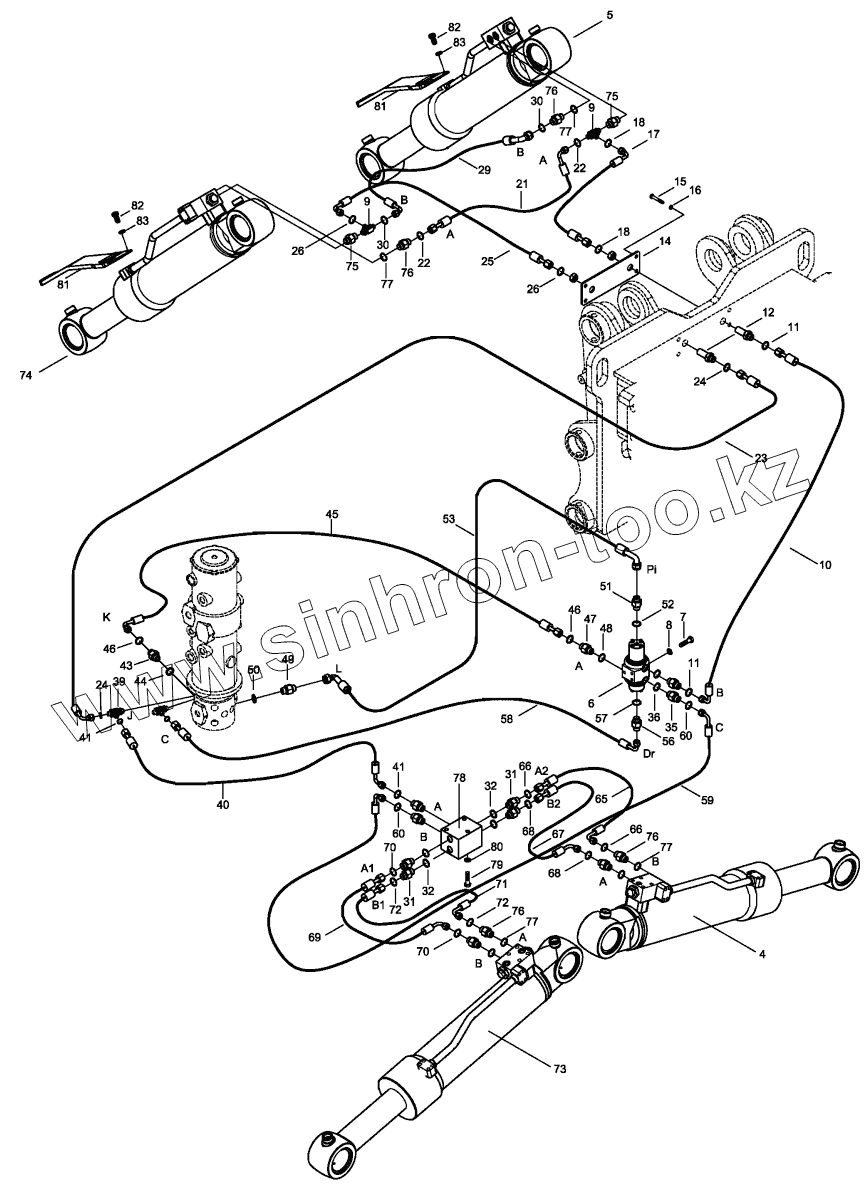

Каталог запасных частей к технике: Hidromek HMK 200W. LOWER FRAME HYDRAULIC MOUNTING
4
4
5
6
7
8
9
9
10
11
11
12
14
15
16
17
18
18
21
22
22
23
24
24
25
26
26
29
30
30
31
31
32
32
35
36
39
40
41
41
43
44
45
46
46
47
48
49
50
51
52
53
56
57
58
59
60
60
65
66
66
67
68
68
69
70
70
71
72
72
73
73
74
75
75
76
76
76
76
77
77
77
77
78
79
80
81
81
82
82
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | H233120302 | Outrig. Cyl. Mnt. | |
| 4 | H233120301 | Outrig. Cyl. Mnt. | |
| 5 | H233123401 | Dozer Cyl. Mount. R/H | |
| 6 | H233125500 | Selector Valve | |
| 7 | N01/0380722 | Bolt, Hex. | |
| 8 | N03/1310011 | Washer, Spr. | |
| 9 | H323102100 | Tee | |
| 10 | 99Q073768 | Hose Assy | |
| 11 | N10/2001216 | O-Ring | |
| 12 | N16/K600303 | Rekor | |
| 14 | H233125600 | Plate | |
| 15 | N01/0232438 | Bolt, Hex. | |
| 16 | N03/1310011 | Washer, Spr. | |
| 17 | 99Q173713 | Hose Assy | |
| 18 | N10/2001216 | O-Ring | |
| 21 | 99S173713 | Hose Assy | |
| 22 | N10/2001216 | O-Ring | |
| 23 | 99Q073744 | Hose Assy | |
| 24 | N10/2001216 | O-Ring | |
| 25 | 99Q173714 | Hose Assy | |
| 26 | N10/2001216 | O-Ring | |
| 29 | 99S173713 | Hose Assy | |
| 30 | N10/2001216 | O-Ring | |
| 31 | N16/K130124 | Connector | |
| 32 | N10/2001724 | O-Ring | |
| 35 | N16/K130123 | Connector | |
| 36 | N10/2002436 | O-Ring | |
| 39 | H323102100 | Tee | |
| 40 | 99Q073742 | Hose Assy | |
| 41 | N10/2001216 | O-Ring | |
| 43 | N16/K130124 | Connector | |
| 44 | N10/2001724 | O-Ring | |
| 45 | 99Q073730 | Hose Assy | |
| 46 | N10/2001216 | O-Ring | |
| 47 | N16/K130123 | Connector | |
| 48 | N10/2002436 | O-Ring | |
| 49 | N16/K114354 | Connector | |
| 50 | N10/2001724 | O-Ring | |
| 51 | N16/K114341 | Connector | |
| 52 | N10/2001024 | O-Ring | |
| 53 | 99U091225 | Hose Assy | |
| 56 | N16/K114341 | Connector | |
| 57 | N10/2001024 | O-Ring | |
| 58 | 99Q091230 | Hose Assy | |
| 59 | 99R073714 | Hose Assy | |
| 60 | N10/2001216 | O-Ring | |
| 65 | 99P173715 | Hose Assy | |
| 66 | N10/2001216 | O-Ring | |
| 67 | 99P173715 | Hose Assy | |
| 68 | N10/2001216 | O-Ring | |
| 69 | 99P173715 | Hose Assy | |
| 70 | N10/2001216 | O-Ring | |
| 71 | 99P173715 | Hose Assy | |
| 72 | N10/2001216 | O-Ring | |
| 73 | H233122500 | Outrig. Cyl. Mnt. | |
| 73 | H233122501 | Outrig. Cyl. Mnt. | |
| 74 | H233124400 | Dozer Cyl. Mount. L/H | |
| 75 | H233125800 | Connector | |
| 76 | N16/K13025 | Connector | |
| 77 | N10/2001322 | O-Ring | |
| 78 | H233125700 | T-Block | |
| 79 | N01/0380770 | Bolt, Hex. | |
| 80 | N03/1310011 | Washer, Spr. | |
| 81 | H233125200 | Plate, Protection | |
| 82 | N01/0232462 | Bolt, Hex. | |
| 83 | N03/1310011 | Washer, Spr. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
