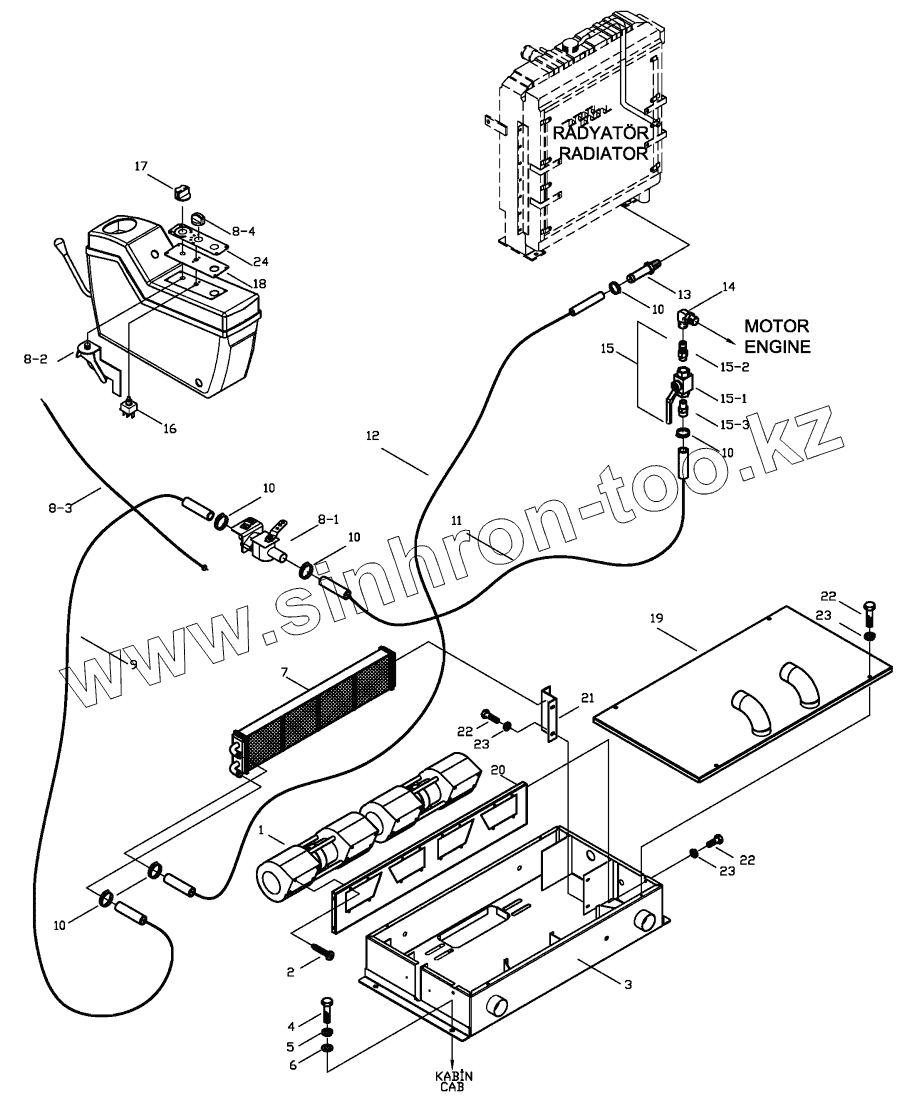

Каталог запасных частей к технике: Hidromek HMK 200W. HEATER MOUNTING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8-1

8-2

8-3

8-4

9

10

10

10

10

10

11

12

13

14

15

15-1

15-2

15-3

16

17

18

19

20

21

22

22

22

23

23

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H342720500		Fan
2	N04/1150338		Bolt
3	H342720600		Aircon/Heater Box
4	N01/0232114		Bolt, Hex.
5	N03/1310010		Washer, Spr.
6	N03/0100016		Washer, Pln.
7	H342710200		Heater
8	H342711301		Valve Ass'y
8-1	H342711400		Valve
8-2	H342711601		Switch
8-3	H342711500		Wire
8-4	H342711802		Handle
9	H342710500		Hose, Heater A2
10	N07/4016027		Clamp
11	H342710600		Hose, Heater A1
12	H342710700		Hose, Heater B
13	H342710800		Connector, Hose
14	H342710900		Elbow
15	H342711000		Valve Mounting
15-1	N14/0010650		Cock Valve
15-2	H342711100		Connector
15-3	H342711200		Connector
16	554/01000		Aircon Fan Switch
17	520/30800		Button
18	H342720301		Plate
19	H342722500		Cover, W.A.
20	H342723300		Plate, Fan
21	H342723500		Plate, Evaporator
22	N01/0221478		Bolt, Hex.
23	N03/1310008		Washer, Spr.
24	H342723700		Decal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
