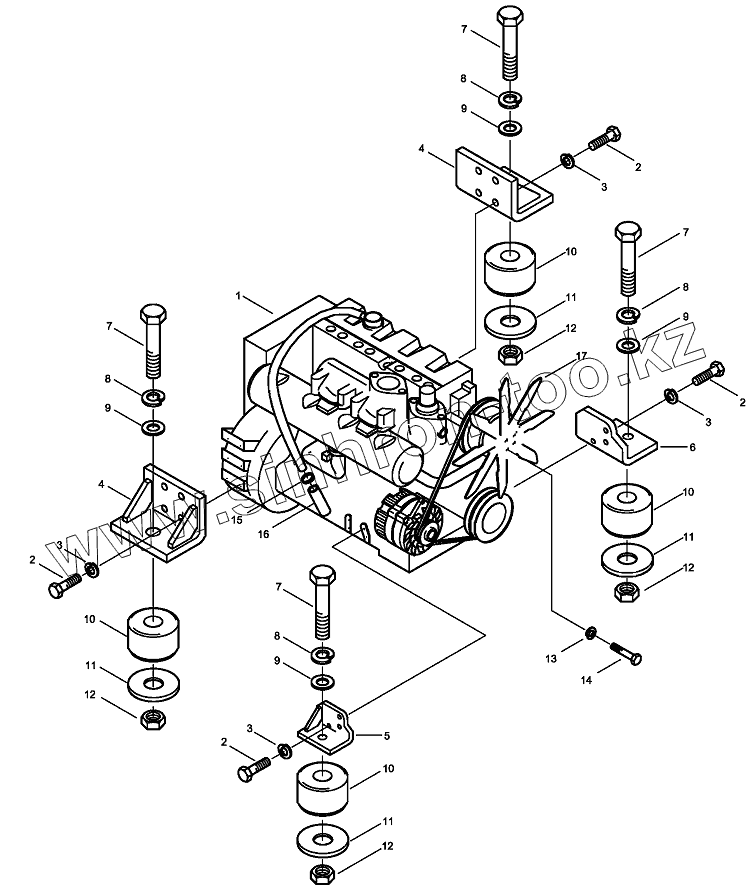

Каталог запасных частей к технике: Hidromek HMK 200W. ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
4
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 H342000200 Engine Assy
2 N01/0232858 Bolt, Hex.
3 N03/1310012 Washer, Spr.
4 H342001000 Engine Bracket
5 H342000700 Engine Bracket
6 H342000401 Engine Bracket
7 N01/0384598 Bolt, Hex.
8 N03/1310017 Washer, Spr.
9 N03/0100033 Washer, Pln.
10 H342001300 Eng. Mount. Rub.
11 H342001400 Washer, Pln.
12 N02/3570410 Nut, Hex.
13 N03/1310011 Washer, Spr.
14 N01/0380770 Bolt, Hex.
15 N07/4020032 Clamp
16 H342001500 Hose Rubber
17 H342000300 Fan, Cooling
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
