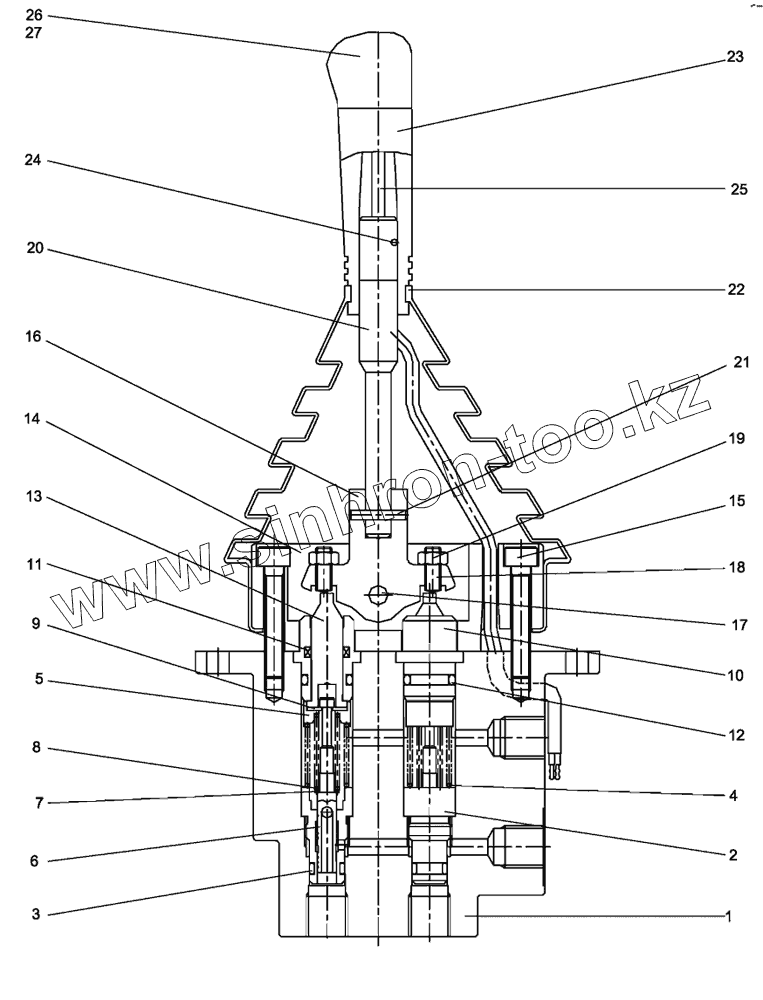

Каталог запасных частей к технике: Hidromek HMK 200W. DOZER-OUTRIGGER JOISTIC

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
H233200200	H233200200		Joistic, Dozer/Outrig.
H239042030	H239042030		Seal KIT
H239042029	H239042029		Plug KIT
H239042028	H239042028		Spool KIT
1	H239042001		Body
2	H239042002		Plug
3	H239042003		O-Ring
4	H239042004		Spring
5	H239042005		Spring Seat
6	H239042006		Spool
7	H239042007		Spring Seat
8	H239042008		Spring
9	H239042009		Stopper
10	H239042010		Plug
11	H239042011		Rod Seal
12	H239042012		O-Ring
13	H239042013		Push Rod
14	H239042014		Cover
15	H239042015		Wrench Bolt
16	H239042016		Guide
17	H239042017		Pin
18	H239042018		Socket Bolt
19	H239042019		Nut
20	H239042020		Bar
21	H239042021		Spring Pin
22	H239042022		Boot
23	H239042023		Lever
24	H239042024		Spring Pin
25	H239042025		Switch Assy
26	H239042026		Cap
27	H239042027		Tapping Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
