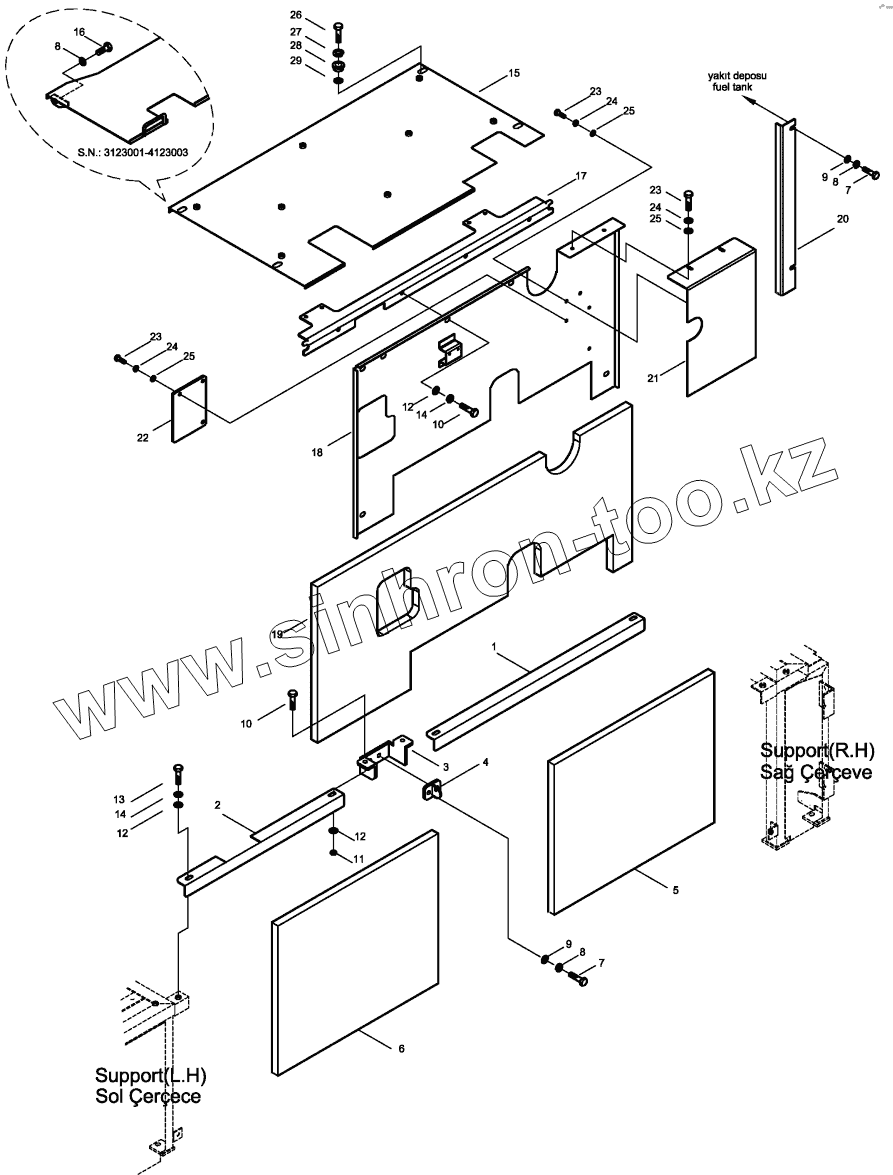

Каталог запасных частей к технике: Hidromek HMK 200W. COWLING MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
8
9
9
10
10
11
12
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
23
23
24
24
24
25
25
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 H341123500 Angle Bracket, L/H
2 H341123600 Angle Bracket, R/H
3 H341122700 Bracket
4 H341122800 Bracket
5 H341125000 Sponge
6 H341125100 Sponge
7 N01/0222462 Bolt, Hex.
8 N03/1310011 Washer, Spr.
8 N03/1310011 Washer, Spr.
9 N03/0100020 Washer, Pln.
10 N01/0232822 Bolt, Hex.
11 N02/3570242 Nut, Hex.
12 N03/0100023 Washer, Pln.
13 N01/0232858 Bolt, Hex.
14 N03/1310012 Washer, Spr.
15 H341111100 Cover,W.A., M.C.V.
15 H341111101 Cover,W.A., M.C.V.
16 N01/0232438 Bolt, Hex.
17 H341111900 Front Angle, W.A.
18 H341112000 Cover,W.A.
19 H341112400 Sponge
20 H341112501 Plate
21 H341114600 Bracket, W.A.
22 H341114500 Bracket
23 N01/0232114 Bolt, Hex.
24 N03/1310010 Washer, Spr.
25 N03/0100016 Washer, Pln.
26 N01/0380566 Bolt, Hex.
27 N03/1310011 Washer, Spr.
28 H341126600 Bush, Conn.
29 H341126700 Washer, Pln.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
