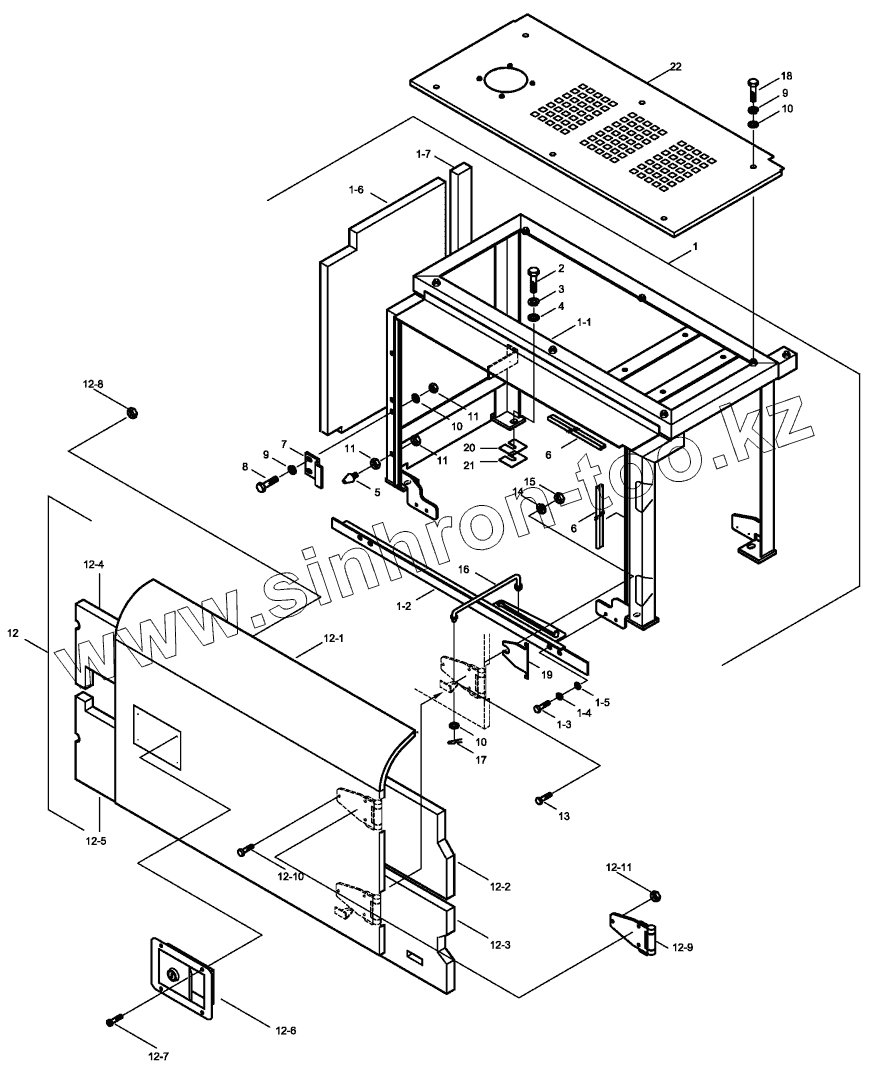

Каталог запасных частей к технике: Hidromek HMK 200W. COWLING MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1-1
1-2
1-3
1-4
1-5
1-6
1-7
2
3
4
5
6
6
7
8
9
9
10
10
10
11
11
11
12
12-1
12-2
12-3
12-4
12-5
12-6
12-7
12-8
12-9
12-10
12-11
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 H341105500 Support Assy, L/H
1-1 H341105601 Support W.A., L/H
1-2 H341107600 Bracket, W.A.
1-3 N01/0232114 Bolt, Hex.
1-4 N03/1310010 Washer, Spr.
1-5 N03/0100016 Washer, Pln.
1-6 H341107900 Sponge
1-7 H341108000 Sponge
2 N01/0232858 Bolt, Hex.
3 N03/1310012 Washer, Spr.
4 N03/0100023 Washer, Pln.
5 H341102900 Stopper
6 98Z020010 Wheather Strip
7 H341103101 Plate, Lock
8 N01/0232462 Bolt, Hex.
9 N03/1310011 Washer, Spr.
10 N03/0100020 Washer, Pln.
11 N02/3570206 Nut, Hex.
12 H341108200 Side Door Assy, L/H
12-1 H341108300 Side Door Assy, L/H
12-2 H341109500 Sponge
12-3 H341109600 Sponge
12-4 H341109700 Sponge
12-5 H341109800 Sponge
12-6 H343407600 Lock Assy
12-7 N01/1661862 Bolt, Cylinder Head
12-8 N02/5880026 Nut, Hex.
12-9 H343407300 Hinge
12-10 N01/0080182 Bolt
12-11 N02/5900050 Nut, Hex.
13 N01/0380242 Bolt, Hex.
14 N03/1310008 Washer, Spr.
15 N02/3570158 Nut, Hex.
16 H341105300 B, Lock
17 N06/1002015 Pin, Split
18 N01/0232438 Bolt, Hex.
19 H341114201 Shim
20 H341114300 Shim
21 H341114400 Shim
22 H341109900 Cover, Pump
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
