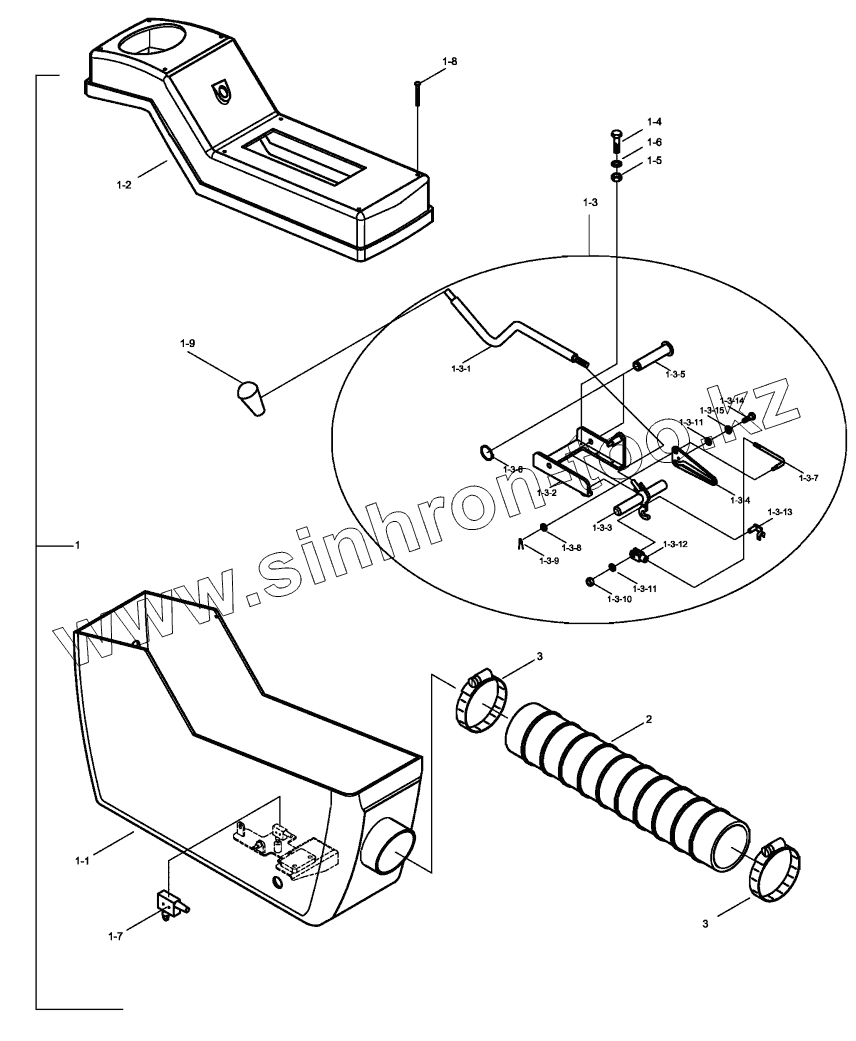

Каталог запасных частей к технике: Hidromek HMK 200W. CONSOLE BOX (L/H)

Тип техники

Марка

Модель

Схема

1

1-1

1-2

1-3

1.3.1

1.3.2

1.3.3

1.3.4

1.3.5

1.3.6

1.3.7

1.3.8

1.3.9

1.3.10

1.3.11

1.3.11

1.3.12

1.3.13

1.3.14

1.3.15

1-4

1-5

1-6

1-7

1-8

1-9

2

3

3

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H346102001		Console Box Ass'y,L/H
1-1	H346102101		Console, Bottom, L/H
1-2	H346102203		Console, Up, L/H
1-3	H346102300		Safety Lever Ass'y
1.3.1	H346109001		Lever
1.3.2	H346114000		Bracket
1.3.3	H346114500		Lever Housing
1.3.4	H346115600		Key
1.3.5	H346115700		Lever Shaft
1.3.6	N05/0760012		Retaining Ring
1.3.7	H346115800		Lever,Key
1.3.8	N03/0100013		Washer, Pln.
1.3.9	N06/1001615		Pin, Split
1.3.10	N02/3570182		Nut, Hex.
1.3.11	N03/0100016		Washer, Pln.
1.3.12	F99/60050		Knurling Tool
1.3.13	F99/60055		Knuckle Pin
1.3.14	N01/0232078		Bolt
1.3.15	N03/1310010		Washer, Spr.
1-4	N01/0221514		Bolt, Hex.
1-5	N02/3570158		Nut, Hex.
1-6	N06/0100013		Washer, Pln.
1-7	H346116100		Locking Ass'y
1-8	N01/5870352		Bolt, Hex.
1-9	F99/20006		Knob
2	H346106600		Hose, Console
3	N07/4060080		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
