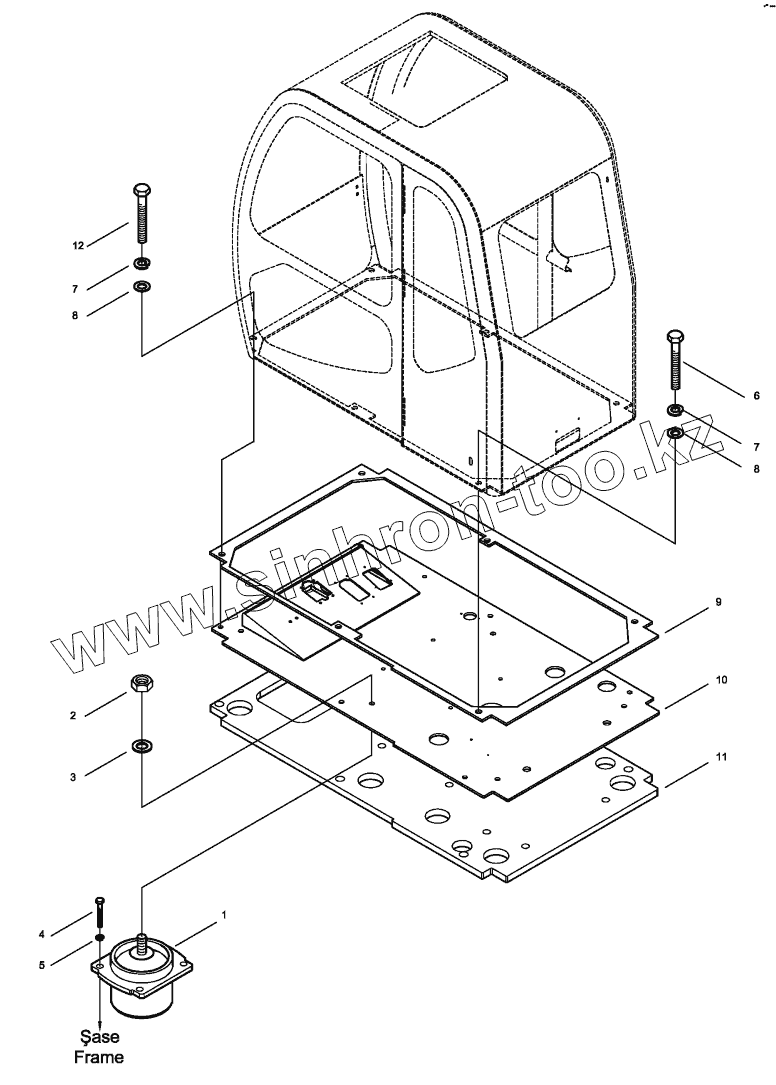

Каталог запасных частей к технике: Hidromek HMK 200W. CAB MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 H346200201 Support, Cab
2 N02/5900182 Nut
3 N03/0100027 Washer, Pln.
4 N01/0232462 Bolt, Hex.
5 N03/1310011 Washer, Spr.
6 N01/0381226 Bolt, Hex.
6 N01/0381226 Bolt, Hex.
7 N03/1310014 Washer, Spr.
8 N03/0100027 Washer, Pln.
9 H346100401 Sheet, Damping
9 H346100402 Sheet, Damping
10 H236100200 Floor Plate W.A.
10 H236100201 Floor Plate W.A.
10 H236100202 Floor Plate W.A.
10 H236100203 Floor Plate W.A.
11 H236100300 Sponge, Floor Plate
11 H236100301 Sponge, Floor Plate
12 N01/0391262 Bolt, Hex.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
