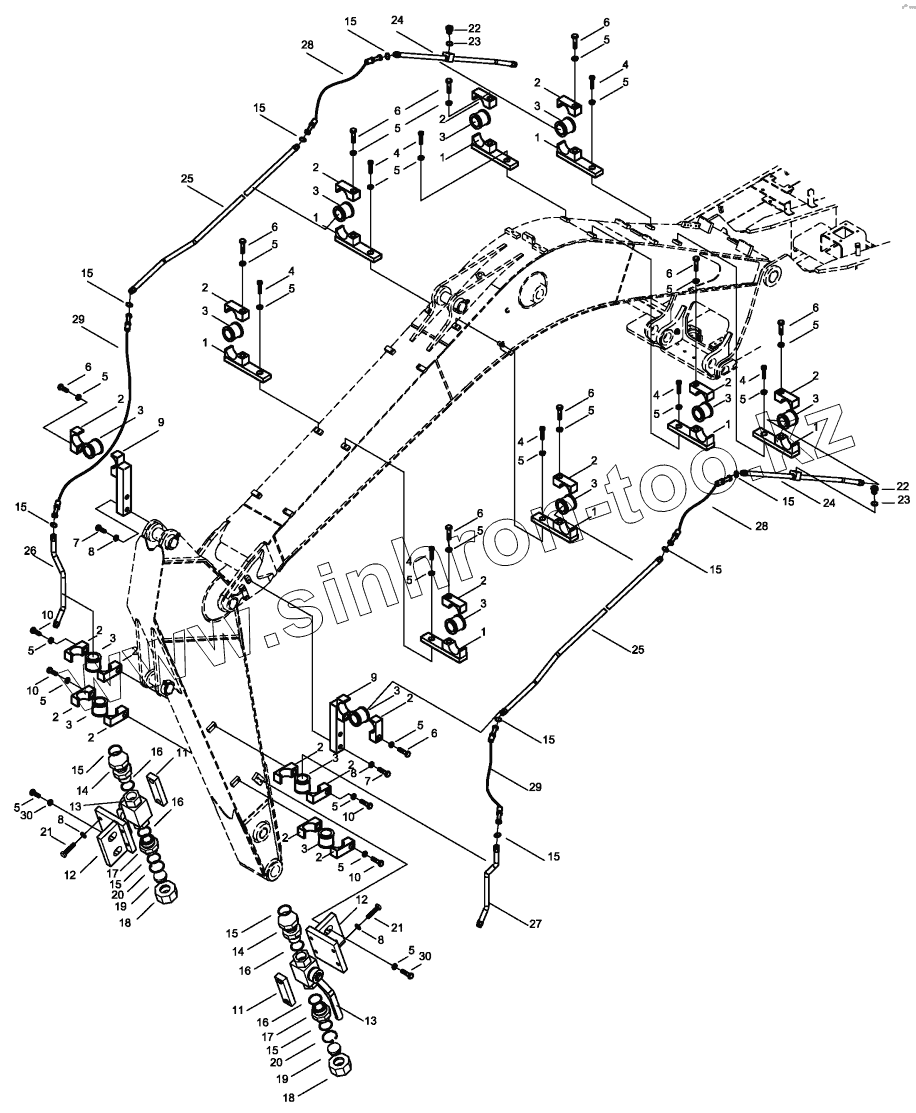

Каталог запасных частей к технике: Hidromek HMK 200W. BREAKER PIPING MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
H230100100
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
30
Позиция на иллюстрации Заводской номер детали Название детали
H230100100 H230100100 Breaker Piping Mount.
1 H340104100 Clamp Plate, W.A.
2 H343301500 Clamp
3 H340102500 Rubber
4 N01/0381190 Bolt, Hex.
5 N03/1310014 Washer, Spr.
6 N01/0381238 Bolt, Hex.
7 N01/0380866 Bolt, Hex.
8 N03/1310012 Washer, Spr.
9 H340104300 Clamp Plate, W.A.
10 N01/0381310 Bolt, Hex.
11 H340102201 Clamp Plate, Valve
12 H340102601 Clamp Plate WA, Valve
13 H340102100 Valve
14 H340101700 Connector
15 N10/2002317 O-Ring
16 N10/2002835 O-Ring
17 N16/K130129 Connector
18 H340101900 Ring
19 H340102000 Plug
20 N05/0020051 Retaining Ring
21 N01/0380962 Bolt, Hex.
22 N16/X120005 Plug
23 N10/2002835 O-Ring
24 H340100200 Pipe Ass'y
25 H340100800 Pipe Ass'y
26 H230101100 Pipe Assy
27 H230101400 Pipe Assy
28 99N075624 Hose Ass'y
29 99Q175627 Hose Ass'y
30 N01/0233566 Bolt, Hex.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
