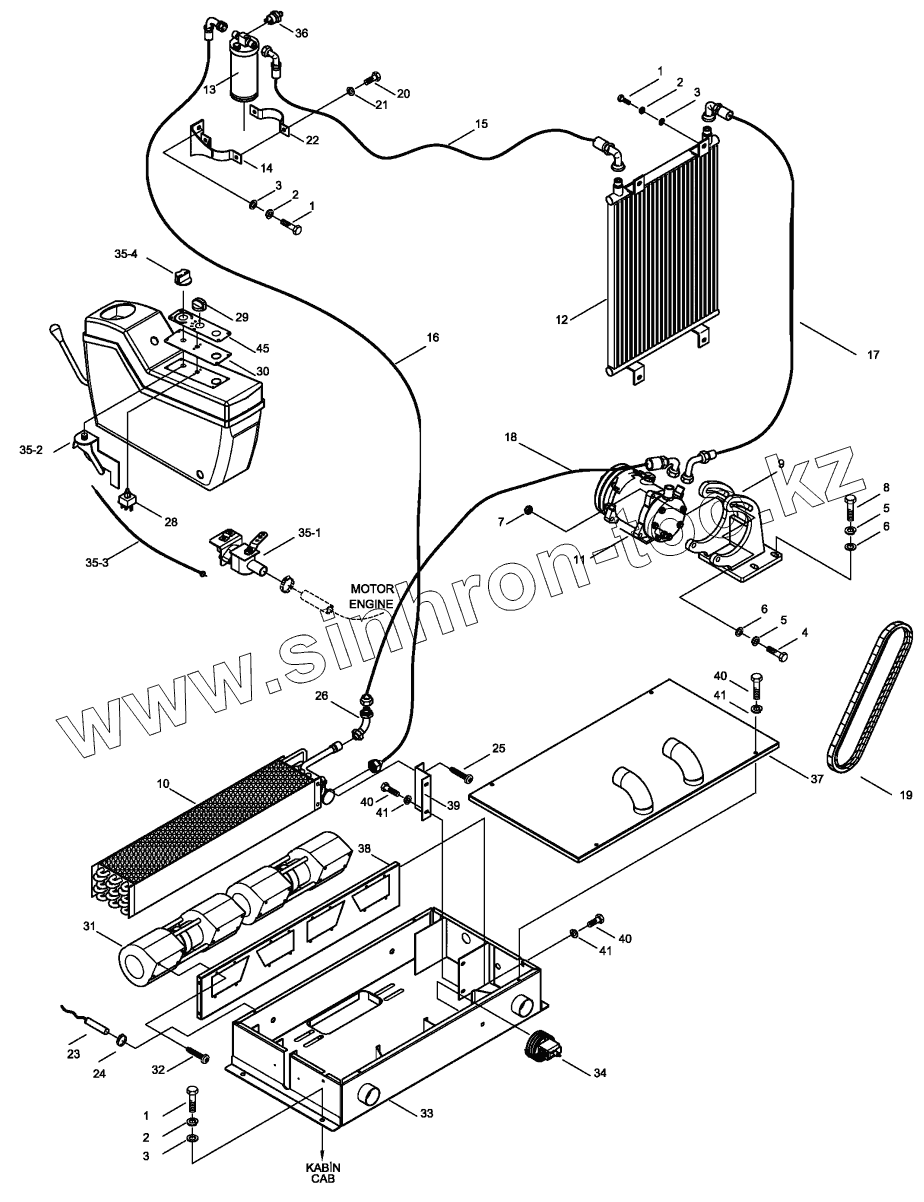

Каталог запасных частей к технике: Hidromek HMK 200W. AIRCONDITION MOUNTING

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

3

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

28

29

30

31

32

33

34

35

35-1

35-2

35-3

35-4

36

37

38

39

40

40

40

41

41

41

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N01/0232114		Bolt, Hex.
2	N03/1310010		Washer, Spr.
3	N03/0100016		Washer, Pln.
4	N01/5890854		Bolt, Cylinder Head
5	N03/1310011		Washer, Spr.
6	N03/0100021		Washer, Pln.
7	N02/3570206		Nut, Hex.
8	N01/0232486		Bolt, Hex.
9	H342702501		Bracket, Compressor
10	H342704400		Evaporator
11	H342700501		Compressor
12	F25/20570		Condenser
13	F25/21000		Drier
14	H342700801		Bracket, Drier
15	H342701201		Liquid Hose-A
16	H342701301		Liquid Hose-B
17	H342701401		Dis. Hose
18	H342701501		Suc. Hose
19	H342701601		V-Belt
20	N01/0221514		Bolt, Hex.
21	N03/1310008		Washer, Spr.
22	H342703501		Bracket
23	H342703800		Hose, Water
24	N07/4010016		Clamp
25	N04/1150338		Bolt
26	H342703900		Pipe
28	554/01000		Aircon Fan Switch
29	520/30800		Button
30	H342720301		Plate
31	H342720500		Fan
32	N04/1150338		Bolt
33	H342720600		Aircon/Heater Box
34	F25/20410		Thermostat
35	H342711301		Valve Ass'y
35-1	H342711400		Valve
35-2	H342711601		Switch
35-3	H342711500		Wire
35-4	H342711802		Handle
36	515/20000		Pressure Switch
37	H342722500		Cover, W.A.
38	H342723300		Plate, Fan
39	H342723500		Plate, Evaporator
40	N01/0221478		Bolt, Hex.
41	N03/1310008		Washer, Spr.
45	H342723700		Decal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
