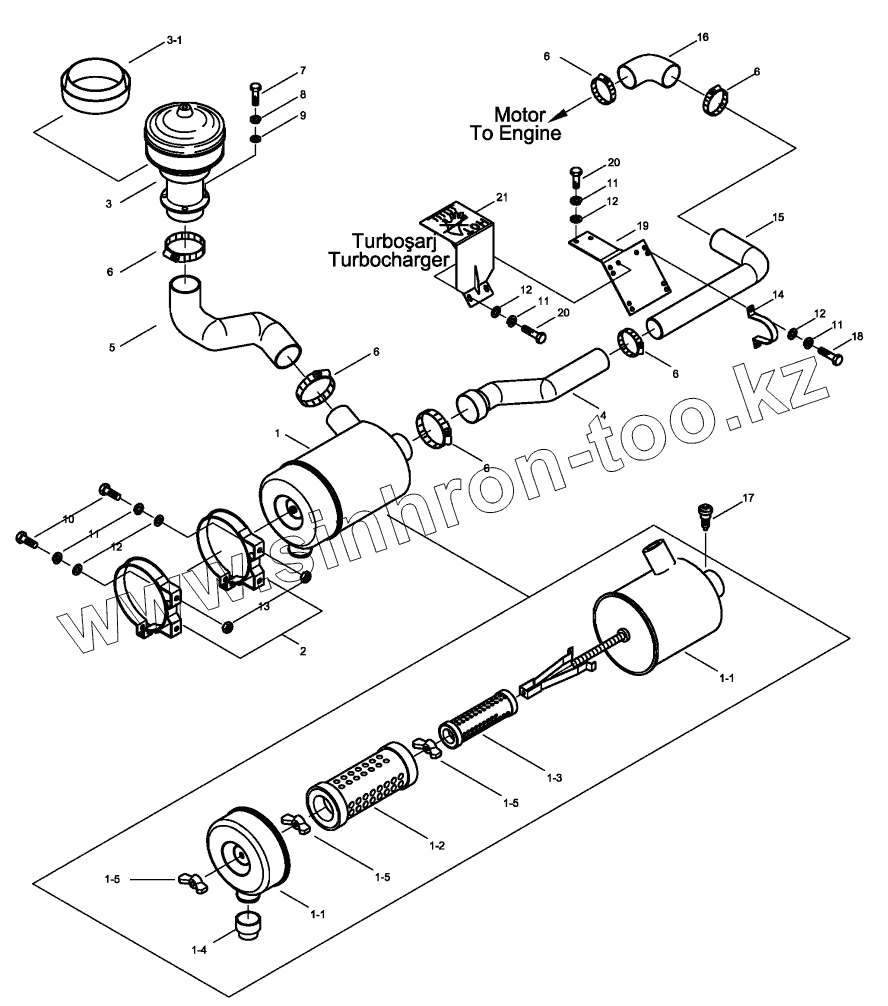

Каталог запасных частей к технике: Hidromek HMK 200W. AIR INTAKE MOUNTING

Тип техники

Марка

Модель

Схема

1

1-1

1-1

1-2

1-3

1-4

1-5

1-5

1-5

2

3

3-1

4

5

6

6

6

6

6

6

7

8

9

10

11

11

11

11

12

12

12

12

13

14

15

16

17

18

19

20

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H342200200		Air Cleaning Assy
1-1	H342200300		Air Cleaner Body
1-2	H342200400		Element-P
1-3	H342200500		Element-S
1-4	H342200601		Vacuator
1-5	N02/8080134		Nut
2	H342200801		Band
3	H342200900		Pre Cleaner Assy
3-1	H349039002		Collector, Pre Clean.
4	H342201100		Hose, Air Cleaner
5	H342201000		Hose, Pre Cleaner
6	N07/4120140		Band
7	N01/0232138		Bolt, Hex.
8	N03/1310010		Washer, Spr.
9	N03/0100017		Washer, Pln.
10	N01/0232462		Bolt, Hex.
11	N03/1310011		Washer, Spr.
12	N03/0100021		Washer, Pln.
13	N02/3570206		Nut, Hex.
14	H342201300		Band
15	H342201200		Pipe
16	H342201700		Hose, Air Cleaner
17	H348002400		Dust Indicator
18	N01/0232486		Bolt, Hex.
19	H342201400		Bracket
20	N01/0232438		Bolt, Hex.
21	H342202300		Heat Protection Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
