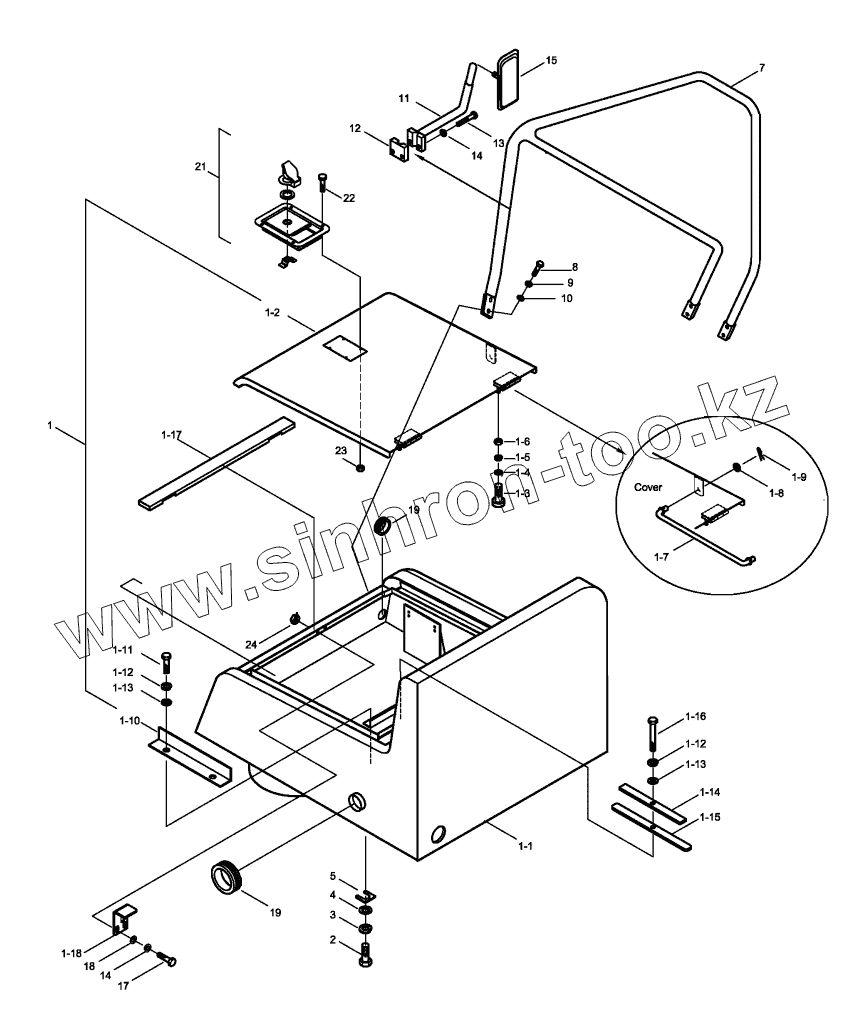

Каталог запасных частей к технике: Hidromek HMK 200W. ACCUMULATOR BOX MOUNTING

Тип техники

Марка

Модель

Схема

1

1-1

1-2

1-3

1-4

1-5

1-6

1-7

1-8

1-9

1-10

1-11

1-12

1-12

1-13

1-13

1-14

1-15

1-16

1-17

1-18

2

3

4

5

7

8

9

10

11

12

13

14

14

15

17

18

19

19

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H341201702		Accum. Box Assy
1-1	H341201802		Accum. Box W.A.
1-2	H341204501		Cover, Accum. Box
1-3	N01/1560014		Bolt
1-4	N03/0100020		Washer, Pln.
1-5	N03/1310011		Washer, Spr.
1-6	N02/3570206		Nut, Hex.
1-7	H341205800		Rod W.A.
1-8	H341116200		Support
1-9	N06/1002015		Pin, Split
1-10	H341205900		Support
1-11	N01/0223566		Bolt, Hex.
1-12	N03/1310014		Washer, Spr.
1-13	N03/0100027		Washer, Pln.
1-14	H341206000		Plate, Accum.
1-15	020/40190		Rubber
1-16	N01/0381467		Bolt, Hex.
1-17	98Z020010		Wheather Strip
1-18	H341202802		Plate, Lock
2	N01/0381214		Bolt, Hex.
3	N03/1310014		Washer, Spr.
4	N03/0100027		Washer, Pln.
5	H341206300		Shim
7	H341206601		Stay, W.A.
8	N01/0380842		Bolt, Hex.
9	N03/1310012		Washer, Spr.
10	N03/0100023		Washer, Pln.
11	H341207101		Stay, Mirror
12	H341207400		Clamp
13	N01/0380410		Bolt, Hex.
14	N03/1310010		Washer, Spr.
15	S91/00960		Mirror
17	N01/0232114		Bolt, Hex.
18	N03/0100016		Washer, Pln.
19	98Y040140		Gromet
21	H341216500		Lock Assy
22	N01/1661862		Bolt, Cylinder Head
23	N02/5880026		Nut, Hex.
24	N02/3570182		Nut, Hex.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
