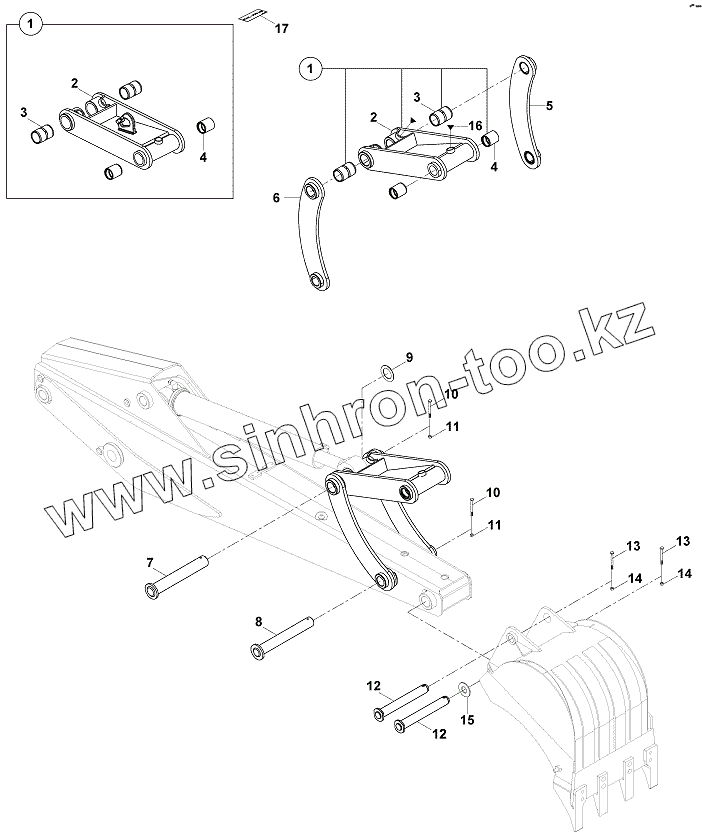

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA. BUCKET LINKAGE

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

3

3

4

4

5

6

7

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01836550		LINK ASS'Y
1	01836565		LINK ASS'Y
1	01836525		LINK ASS'Y
2	01936525		LINK W.A.
2	01936550		LINK W.A.
2	01936565		LINK W.A.
3	80201387		BUSHING
4	80201222		Bushing
5	01936222		LINK W.A., RH
6	01936211		LINK W.A., LH
7	81102239		PIN
8	81102191		Pin
9	80500511		SHIM
9	80500501		SHIM
10	N010380746		Bolt
11	N025910086		Nut
12	81162217		PIN
13	N010380746		Bolt
14	N025910086		Nut
15	80500418		SHIM
15	80500419		SHIM
15	80500421		SHIM
15	80500422		SHIM
16	N081210020		Grease nipple
17	Y0696444		DECAL

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
